В сварочном контуре, особенно на токах выше 200 Ампер, любая утечка в системе охлаждения — это приговор горелке. Силовой кабель, проходящий внутри шланга, без воды сгорает за секунды. Использование дешевых пневматических фитингов или скруток из проволоки здесь недопустимо. Нужна жесткая, специализированная "сантехника", рассчитанная на сварочную химию и температуру.
Гидродинамика и качество сплава

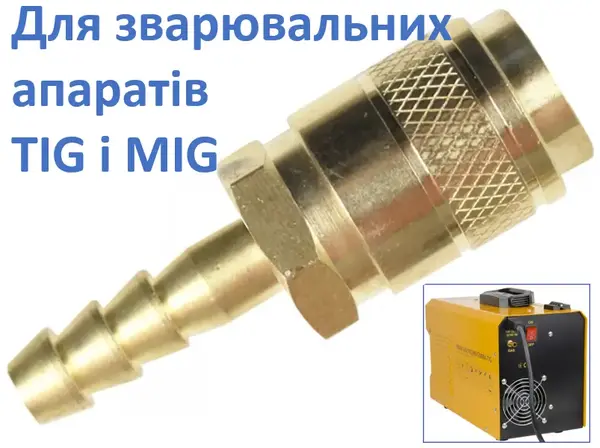

Это классическая "мама" (гнездо) панельного или магистрального типа. Главный параметр здесь — проходное сечение. Штуцер-"елочка" рассчитан на шланг внутреннего диаметра 9 мм. Это магистральный стандарт. Такое сечение обеспечивает ламинарный поток жидкости без кавитации и падения давления, что критически важно для блоков водяного охлаждения (БВО) с длинными шлейфами.
Материал — честная латунь без порошковых примесей. Почему это важно? Потому что дешевые сплавы при контакте с этиленгликолем или спиртовыми присадками в охлаждающей жидкости начинают корродировать изнутри, забивая каналы горелки хлопьями окислов. Здесь корпус монолитен. Замковый механизм работает четко, отсекая поток при размыкании (если предусмотрен клапан) или просто обеспечивая плотную стыковку без подсоса воздуха, который для аргоновой сварки так же опасен, как и утечка воды.
Примеры использования (Сценарии)
- Комплектация постов TIG/MIG: Установка на заднюю панель источника или кулера для подключения шлангов подачи жидкости.
- Удлинение магистралей: Стыковка шлейфов при работе на удалении от аппарата (например, сварка цистерн или металлоконструкций на стапеле).
- Газовые линии: Благодаря отсутствию цветной маркировки, эту муфту часто используют как универсальную линию для подачи защитного газа (Аргон/Смесь/CO2) на мощных полуавтоматах.
Технические характеристики
- Тип соединения: Быстросъемная муфта (гнездо)
- Посадка на шланг: Елочка 9 мм
- Материал корпуса: Латунь
- Назначение: Жидкость / Газ
- Фиксация: Под хомут
- Совместимость: TIG и MIG/MAG оборудование
Экспертное мнение (Inside e-1.com.ua)
Я видел сотни "убитых" горелок, причина смерти которых — копеечный пластиковый фитинг, лопнувший в разгар смены. Инженерный нюанс: обратите внимание на профиль "елочки". Здесь гребни высокие и острые. Если натянуть на них качественный резиновый или силиконовый шланг и обжать нормальным червячным (а лучше ушковым) хомутом, сорвать это соединение можно только вместе с куском шланга. Совет сервиса: эта муфта полностью латунная, без цветового кольца. В цеху принято ставить такие на "нейтральные" линии (газ) или использовать как универсальные. Если вы собираете систему охлаждения, где важно не перепутать "вход" и "выход", лучше возьмите версии с синим и красным маркерами, чтобы в запарке не подать горячую воду обратно в холодный контур. Но по "железу" и надежности они идентичны.
Это не расходник, это узел, который ставится один раз и работает годами. Если, конечно, не ронять на него баллон.
