Глазомер — инструмент ненадежный. Особенно когда технадзор стоит над душой с картой операционного контроля, а на кону сдача трубопровода. Обычной линейкой глубину подреза не поймать, штангенциркуль на тавровом соединении бесполезен. Чтобы перевести «вроде ровно» в миллиметры допуска, нужен Bridge Cam.

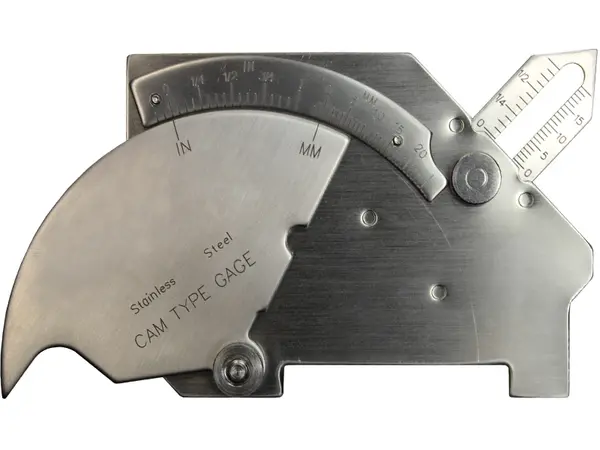

Анатомия Bridge Cam: Сталь против дефектов
В отличие от пластиковых поделок, MG-8 сделан из нержавеющей стали. В полевых условиях это аргумент. Он не заржавеет в мокром кармане робы и не согнется, если на него случайно сядут. Конструкция "мостика" с плавающим ползунком позволяет делать замеры относительно базовой поверхности, что критично для определения глубины дефектов.
Главная фишка — универсальность. Один инструмент заменяет набор щупов и угольников. Поворотный механизм и шкалы (мм/дюймы) позволяют залезть в любой стык и получить цифру, которую можно занести в журнал сварки. Это не про красоту. Это про то, примет лаборатория шов или заставит вырезать.

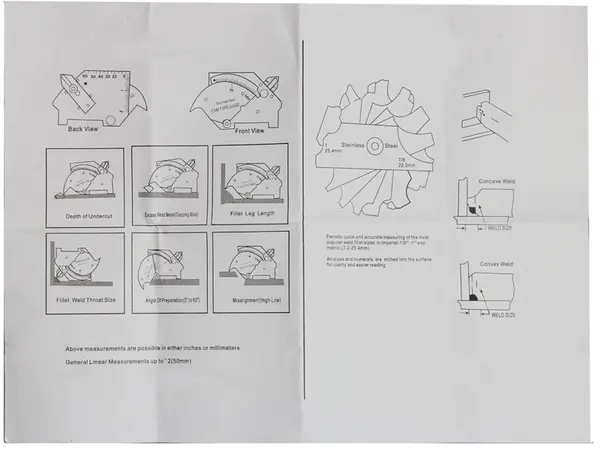

Примеры использования (Сценарии)
- Дефектоскописты (ВИК): Входной контроль сборки под сварку, проверка смещения кромок (Hi-Lo) и зазора.
- Сварщики трубопроводов: Контроль глубины подреза основного металла (самый частый дефект, за который штрафуют).
- Мастера ОТК: Измерение катета углового шва и высоты усиления стыкового шва.
Технические характеристики
- Тип шаблона: Универсальный (Bridge Cam / Cam Type Gage)
- Материал: Нержавеющая сталь (Stainless Steel)
- Шкалы измерений: Метрическая (0-60 мм) и дюймовая
- Измеряемые параметры: Угол разделки, смещение, катет шва, глубина подреза/язв, высота усиления
- Диапазон измерения углов: 0-60 градусов
Экспертное мнение (Inside e-1.com.ua)
Я видел много «убитых» шаблонов. Алюминиевые стираются о сталь за месяц активной работы, цифры становятся нечитаемыми. Здесь гравировка глубокая, "нержавейка" держит удар. Инженерный нюанс: обратите внимание на стопорный винт ползунка. Он должен ходить туго, но плавно. Если он разболтается, точность уйдет.
Совет сервиса: Главный враг этого инструмента — брызги металла и грязь в направляющих. Если ползунок начал заедать, не заливайте его WD-40, она соберет еще больше пыли. Промойте бензином "Калоша" и вытрите насухо. И никогда, слышите, никогда не используйте острый носик шаблона как чертилку или шабер для зачистки брызг. Собьете геометрию — шаблон превратится в металлолом.
Это инструмент для тех, кто понимает: лучше найти косяк самому и переварить 5 сантиметров, чем потом вырезать весь стык после просвета рентгеном.
