Шланг внутренним диаметром 8 мм — это уже заявка на серьезный расход воздуха. Если "шестерку" берут для продувки и подкачки, то "восьмерка" питает гайковерты, шлифмашинки и дрели. Здесь любое заужение канала или негерметичный стык — это падение крутящего момента. Инструмент будет просто "захлебываться" под нагрузкой.

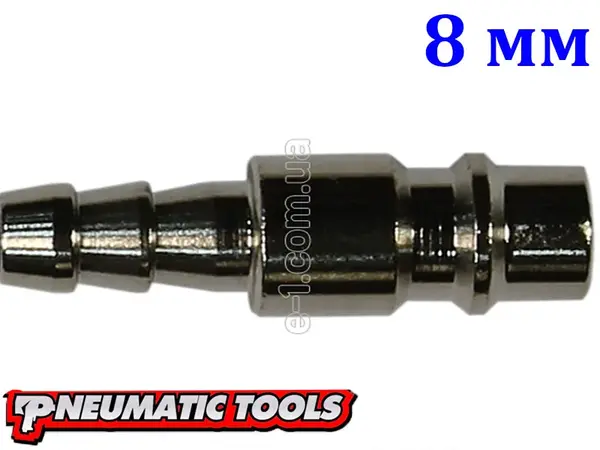

Геометрия "Елочки" и пропускная способность
Задача этого фитинга — передать поток, не создавая "бутылочного горлышка". Толщина стенки здесь рассчитана так, чтобы внутренний проходной диаметр максимально соответствовал сечению шланга. Это физика потока: меньше препятствий — выше КПД на валу инструмента.
Профиль хвостовика ("елочка") имеет агрессивный угол наклона гребней. При монтаже они работают как клинья. Шланг диаметром 8 мм имеет более толстую стенку и корд, чем 6 мм, поэтому сопротивление на срыв здесь выше. Гребни впиваются во внутренний слой резины, создавая многоуровневый замок. Даже при резких скачках давления (например, при старте мощного компрессора) шланг останется на месте.
Сценарии использования (из практики)
- Пневмогайковерты 1/2": Подключение инструмента со средним потреблением воздуха (необходим стабильный поток без потерь).
- Орбитальные шлифмашины: Работа в непрерывном режиме, где важна герметичность соединения, чтобы компрессор не молотил впустую.
- Ремонт магистралей: Быстрая замена поврежденных наконечников на готовых шлангах бухтового типа.
Технические характеристики
- Тип разъема: Быстросъем "Папа" (Male).
- Посадка: Под шланг с внутренним диаметром 8 мм.
- Профиль фиксации: "Елочка" (Barb).
- Стандарт соединения: Универсальный (совместим с большинством муфт).
- Рабочая среда: Сжатый воздух.
Экспертное мнение (Inside e-1.com.ua)
В цехах я часто вижу, как мастера пытаются натянуть холодный армированный шланг 8 мм на этот штуцер, используя масло или, что хуже, мыло. Инженерный нюанс: смазка остается между резиной и металлом, создавая скользящий слой. Под давлением шланг просто "выплюнет" штуцер, какой бы сильный хомут вы ни поставили.
Совет сервиса: Физику не обманешь. Используйте термическое расширение. Опустите конец шланга в горячую воду (60-70 градусов) на минуту. Резина станет податливой и сядет на гребни насухую. Остывая, она "обнимет" профиль елочки намертво. И обязательно проверяйте ответную часть "папы" — если на ней есть забоины или царапины, она "съест" уплотнительные резинки в ваших быстросъемных муфтах за пару дней.
Это расходник, от геометрии которого зависит здоровье всей пневмолинии.
