Работать обычным плоским угольником на округлых деталях или торцах — это испытание для нервной системы. Он падает. Он съезжает. Вам постоянно не хватает третьей руки, чтобы его придержать. Если нужно выставить резец на станке или проверить перпендикулярность детали, стоящей на плите, плоский инструмент бесполезен. Здесь нужна опора. Физику не обманешь.
Полка (основание) и DIN 875/2: Устойчивость как инструмент
Главное отличие этой модели — широкое Т-образное основание. Это не просто «ручка», это базовая поверхность. За счет смещенного центра тяжести угольник стоит на детали сам. Вы не держите его, ваши руки свободны для регулировки станка или чертилки. При проверке внешних углов полка работает как упор, исключая перекос инструмента относительно плоскости измерения. Ошибка параллакса уходит.
Сталь марки #45 прошла шлифовку. Класс точности DIN 875/2 — это «золотая середина» для цеховых задач. Это не лекальный класс 00 (который стоит как крыло самолета и нужен только в лаборатории), но и не строительный «пластилин» с погрешностью в градус. Допуски здесь измеряются десятками микрон, чего с головой хватает для слесарной сборки, фрезеровки и токарных работ.
Сценарии использования (Где без него никак)
- Токари: Выставление резца строго перпендикулярно оси вращения заготовки (угольник стоит на станине, руки свободны).
- Фрезеровщики: Быстрая проверка установки детали в тисках без использования индикаторной стойки.
- Слесари-сборщики: Контроль угла на трубах и валах, где плоский угольник просто свалится.
- Контролеры ОТК: Проверка торцевых срезов заготовок на поточном производстве.

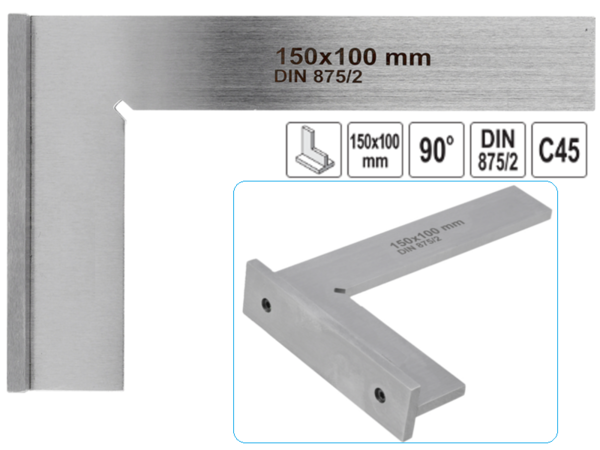

Технические характеристики
- Тип: Слесарный с полкой (широким основанием).
- Длина длинной стороны: 150 мм.
- Длина короткой стороны: 100 мм.
- Стандарт точности: DIN 875/2.
- Материал: Углеродистая сталь #45 (Carbon Steel).
- Покрытие: Отсутствует (чистая шлифовка).
- Угол: 90 градусов.
Экспертное мнение (Inside e-1.com.ua)
В моей практике этот тип угольника — самый востребованный у станочников. Почему мы держим именно эту позицию? Потому что здесь правильное сопряжение полки и линейки. Инженерный нюанс: обратите внимание на место стыка. Оно выполнено жестко, без люфта, который часто встречается у моделей на заклепках низкого качества. Вибрация станка не расшатает этот узел за месяц.
Совет сервиса: инструмент сделан из честной углеродистой стали ("черняги"). У него нет хромирования, которое скалывается и врет при замерах. Но есть минус — он ржавеет от одного взгляда. Поработали — протрите маслом. Оставите влажным на ночь — утром будете счищать рыжие пятна скотч-брайтом. Это инструмент для тех, у кого культура производства в крови. Храните его отдельно от молотков, ударных нагрузок он не переживет — собьется угол.
