"На глаз" — это не метод контроля. Это путь к переварке стыка. Когда технадзор требует цифры, а не ощущения, рулетка бессильна. Она не залезет в глубину подреза и не покажет угол скоса кромки. УШС-4 — это "швейцарский нож" для дефектоскопии. Простая механика, нержавеющая сталь и никакой электроники, которая сядет на морозе. Вы прикладываете, фиксируете винт и получаете факт.
Механика измерений и фиксация дефектов

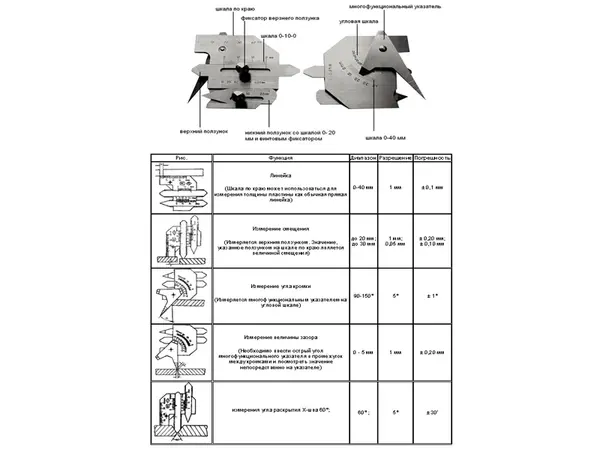

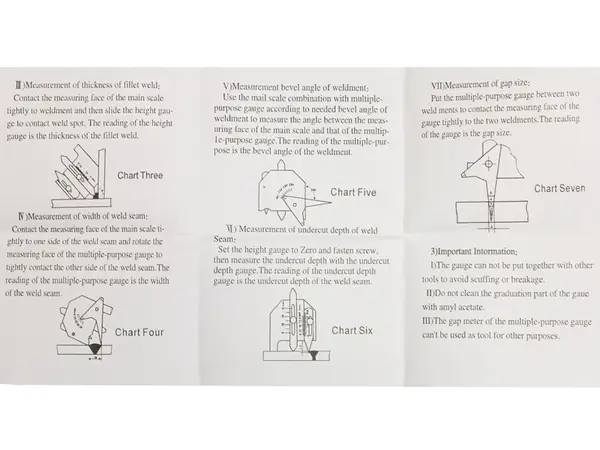

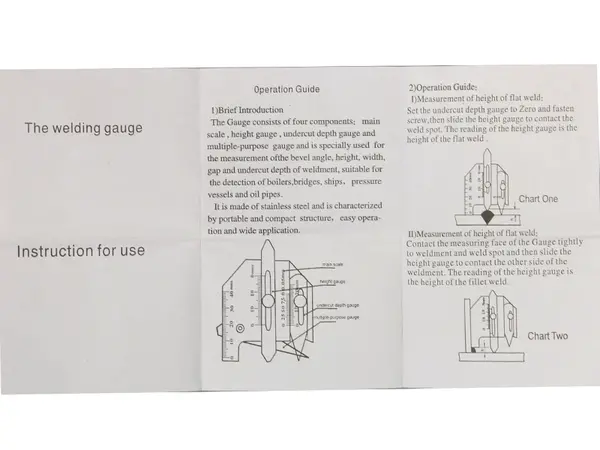

Шаблон работает по принципу штангенциркуля, но с адаптацией под геометрию сварки. Главный враг сварщика — смещение кромок и глубина подреза. УШС-4 ловит эти параметры с точностью, достаточной для полевых условий. Подвижные планки (движки) оснащены винтовыми фиксаторами. Это критически важно. Вы можете провести замер в труднодоступном месте ("в потолке" или у стены), зажать винт, вынуть шаблон и спокойно считать показания на свету. Шкалы гравированы, а не нарисованы краской. Они не сотрутся от трения в кармане робы.
Примеры использования (Сценарии)
- Сборщики металлоконструкций: Входной контроль угла разделки кромок и величины зазора перед прихваткой.
- Инспекторы технадзора: Проверка катета углового шва и измерение глубины подрезов основного металла после сварки.
- Трубомонтажники: Контроль смещения внутренних и наружных кромок при стыковке труб под центратор.

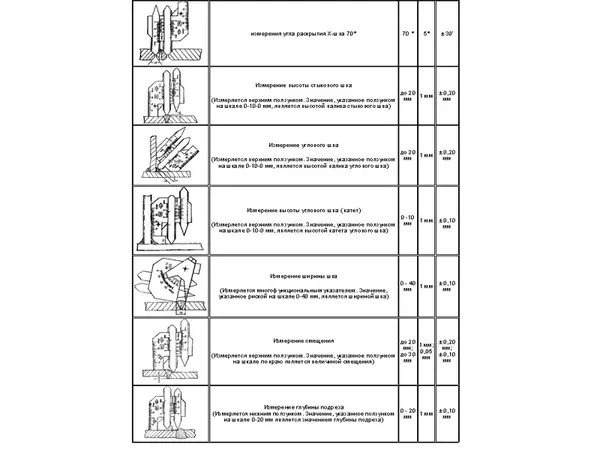

Технические характеристики
- Тип инструмента: Универсальный шаблон сварщика (УШС-4 / Аналог)
- Материал: Нержавеющая сталь
- Диапазон измерения глубины дефектов (подрезов): 0–15 мм
- Диапазон измерения высоты шва: 0–15 мм
- Диапазон измерения зазоров: 0–5 мм
- Шкалы: Линейная миллиметровая, угловая
- Фиксация: Винтовые зажимы ползунков
Экспертное мнение (Inside e-1.com.ua)
В моей практике этот шаблон спасал не одну бригаду от штрафов. Это аналог классического советского инструмента, выполненный, к счастью, из нормальной нержавейки, а не из черного металла, который ржавеет от одного взгляда. Инженерный нюанс: обратите внимание на иглу для измерения глубины подреза. Она острая. Многие используют её как чертилку. Не делайте так. Затупите кончик — потеряете точность измерения на дне узких раковин.
Совет сервиса: это измерительный прибор, а не открывалка. Главная беда таких шаблонов — разбалтывание заклепок шарнира при падении. Если уронили на бетон — проверьте "нулевую точку" на ровном стекле. Если есть просвет — шаблон врет. Для внутренней приемки пойдет, но инспектору его лучше не показывать. Берегите геометрию.
