Сварщик думает о токе, газе и присадке. О кабеле управления он вспоминает только тогда, когда нажимает кнопку на горелке, а подача не идет. Обычно это случается на высоте или в узком лазе. Пластиковые литые штекеры, которые идут в комплекте с дешевым оборудованием, — это мина замедленного действия. Они не ремонтопригодны. Этот разборный узел решает вопрос механической живучести контакта.
Геометрия контактов и защита от вибрации
В цеху вибрация — это постоянный фон. Работают компрессоры, гудят трансформаторы, работает болгарка. Обычный разъем со временем "разбалтывается", контакт начинает искрить, и автоматика инвертора сходит с ума, выдавая ошибки. Здесь применена жесткая фиксация через резьбовое стопорное кольцо M19x1.0. Вы закручиваете его один раз, и соединение становится монолитом. Случайный рывок кабеля за рукав не вырвет пины из гнезда.

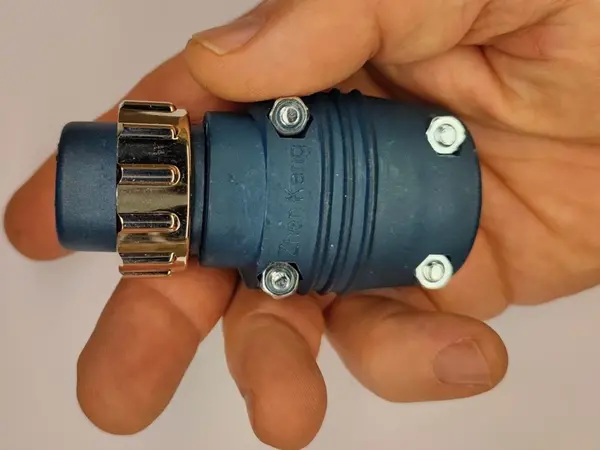

Корпус состоит из двух половин, стянутых четырьмя винтами. Это старая школа. Это значит, что кабель зажимается по всей площади, а не точечно. Нагрузка распределяется равномерно, изоляция не перетирается на выходе, как это бывает в цанговых зажимах.
Примеры использования (Сценарии)
- Слесари КИПиА: Ремонт и удлинение управляющих линий роботизированных сварочных комплексов Panasonic.
- Сварщики MIG/MAG: Подключение выносных механизмов подачи проволоки (когда источник стоит стационарно, а фидер нужно тащить за собой на 10 метров).
- Ремонтные бригады: Замена штатных литых разъемов на горелках TIG/MIG после обрыва кабеля у основания.
Технические характеристики

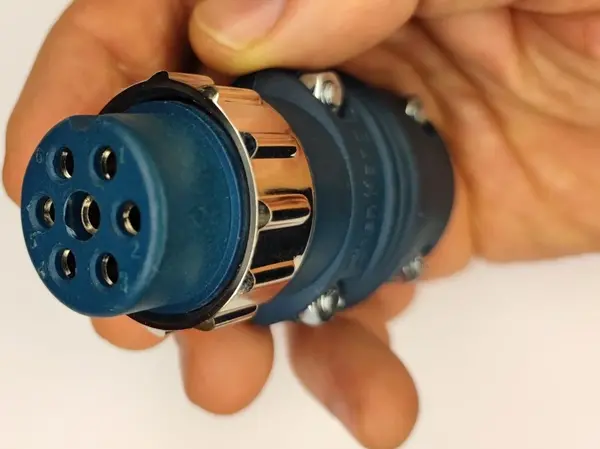

- Тип: 7PAN/F (кабельное гнездо / "мама")
- Количество контактов: 7 pin
- Диаметр контактного штекера: 23 мм
- Резьба стопорного кольця: M19x1.0
- Расстояние между контактами: 2.0 мм
- Общая длина: 75 мм
Экспертное мнение (Inside e-1.com.ua)
Почему мы держим на складе именно этот "синий пластик"? Потому что в сервисном центре мы устали от одноразовых решений. К нам часто приносят аппараты, где проблема не в плате, а в копеечном разъеме, который "не контачит". Заводские литые штекеры невозможно вскрыть, не разрушив. Приходится резать кабель.
Инженерный нюанс: Обратите внимание на направляющий паз (ключ) на корпусе. Он не даст вам воткнуть "папу" в "маму" с переворотом на 180 градусов и сжечь плату управления, подав 24В не на тот пин. Это защита от усталости, когда в конце смены руки уже не чувствуют, как идет резьба.
Совет сервиса: При сборке корпуса не перетягивайте четыре стяжных винта "до хруста". Пластик здесь вязкий, ударопрочный, но если передавить — корпус деформируется "яйцом", и стопорное кольцо будет накручиваться туго. Затяните до упора и остановитесь. Этого достаточно, чтобы кабель не вырвало даже при падении горелки.
Это не деталь для домашнего удлинителя. Это промышленный стандарт для постов полуавтоматической сварки, где простой оборудования стоит дороже самого разъема.
