Нет ничего хуже, чем прерывание дуги посреди длинного шва из-за того, что отошел контакт на кнопке горелки. Вы жмете клавишу, осциллятор молчит, газ идет впустую, а сварочная ванна остывает, хватая поры. Виновата обычно хлипкая контактная группа. Здесь же мы имеем дело с классикой.

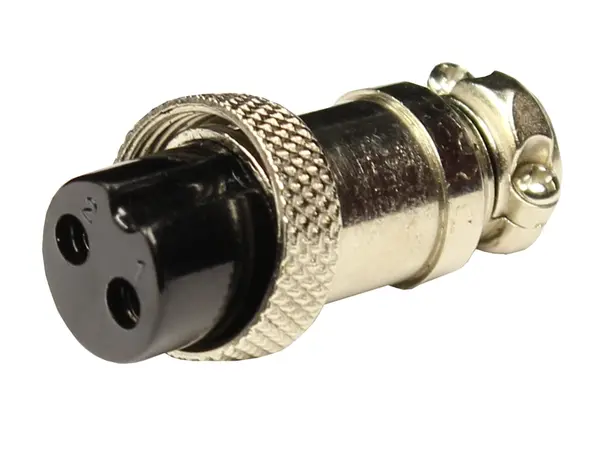

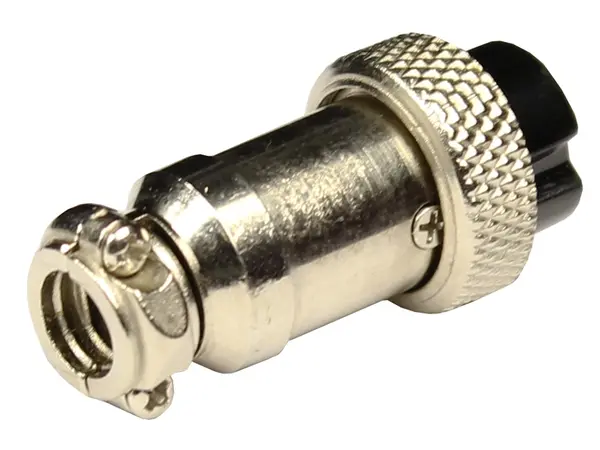

Авиационный стандарт GX16 и вибростойкость
Этот разъем не зря называют «авиационным». Его конструкция (серия GX) изначально рассчитывалась на работу в условиях постоянной тряски. Резьбовое стопорное кольцо M16x1.0 намертво притягивает ответную часть. Случайно выдернуть штекер, зацепившись кабелем за угол стола или баллон, невозможно. Это физика резьбового соединения.
Корпус отлит из цинко-никелевого сплава. Это не хрупкий пластик, который трескается на морозе в неотапливаемом цеху. Внутри — бакелитовая вставка. В отличие от дешевых полимеров, бакелит не плывет при нагреве. Если вы перегреете пин при пайке провода, изолятор сохранит геометрию, и контакт не «уйдет» в сторону.
Сценарии использования (Ремонт и Моддинг)
- Сварщики-аргонщики: Замена штатных, раздавленных разъемов управления на горелках WP-17/18/26.
- Операторы плазморезов: Подключение пилотной дуги и управления на аппаратах CUT-40/60.
- Электронщики ЧПУ: Коммутация концевых датчиков и шаговых двигателей, где важна защита от вибрации станины.
Технические характеристики
- Тип разъема: Кабельное гнездо (2pin)
- Резьба стопорного кольца: M16x1.0
- Диаметр контактного штекера (посадочный): 12 мм
- Расстояние между контактами: 4 мм
- Номинальная нагрузка: 5 А / 125 В
- Длина общая: 34,8 мм
- Материал корпуса: Цинко-никелевый сплав + Бакелит
Экспертное мнение (Inside e-1.com.ua)
В сервисе мы часто видим аппараты, где разъемы управления замотаны изолентой. Это кустарщина. Мы держим GX16 именно потому, что это индустриальный стандарт для 90% китайских и европейских инверторов старого и нового образца. Конструктив: обратите внимание на направляющую шпонку на корпусе. Она не дает вам воткнуть разъем неправильно и погнуть пины. Даже в спешке или в темноте вы попадете точно в паз. Номинал здесь 5 Ампер. Этого с головой хватит для любой кнопки управления или клапана, но не вздумайте пускать через него силовую часть — сгорит мгновенно. Совет сервиса: при монтаже кабеля обязательно облуживайте концы многожильного провода. Зажимной винт внутри очень мелкий, если зажать «пушистую» медь, контакт ослабнет через месяц активной работы горелкой.
