В аргонодуговой сварке есть две беды: грязный газ и плохой контакт на кнопке управления. Если горелка начинает жить своей жизнью — не выключает осциллятор или самопроизвольно обрывает дугу — не спешите лезть в плату инвертора. В 90% случаев виноват разболтанный разъем управления. Этот узел восстанавливает четкость команд.
Контактная группа и защита сигнала

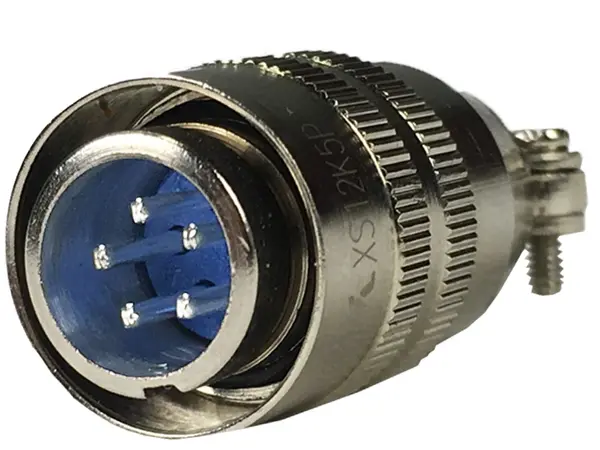

В отличие от дешевых пластиковых аналогов, которые ставят на бюджетные "китайцы", здесь используется классическая авиационная схема GX12. Корпус из цинко-никелевого сплава работает как клетка Фарадея. Это критично при HF (высокочастотном) поджиге. Когда осциллятор пробивает зазор тысячами вольт, наведенные токи могут свести с ума логику аппарата, если разъем не экранирован. Здесь металл гасит помехи.
Второй момент — химия контактов. Латунь покрыта техническим серебром. Это не ювелирная блажь. Оксид меди — диэлектрик, он греется и теряет сигнал. Оксид серебра — проводник. Даже если штекер полежит в сыром гараже полгода и потемнеет, кнопка сработает с первого нажатия. Ток в 3 Ампера для сигнальной цепи — это десятикратный запас, контакты не пригорят.
Примеры использования (Сценарии)
- Ремонтники сварочного оборудования: Замена штатных хлипких разъемов на горелках TIG (17/18/26 серии) при перебитом кабеле управления.
- Операторы ЧПУ плазморезов: Подключение сигнала "Arc Transfer" или кнопки пуска на источники типа Jasic или Tesla.
- Электронщики-самодельщики: Сборка педалей дистанционного управления током (5 пинов позволяют развести и кнопку, и потенциометр).
Технические характеристики
- Тип разъема: Цилиндрический GX12 (на кабельную часть)
- Количество контактов: 5 pin (полюсов)
- Диаметр посадочного места (резьбы): 12 мм
- Материал контактов: Латунь с напылением серебра
- Материал изолятора: Полиоксиметилен (термостойкий пластик)
- Номинальный ток/напряжение: 3 А / 125 В
- Расстояние между контактами: 4 мм
- Общая длина: 35,5 мм
Экспертное мнение (Inside e-1.com.ua)
Мы держим этот разъем в номенклатуре не для красоты, а потому что это "расходник выживания". Стандартные штекеры, идущие в комплекте с горелкой, часто имеют беду — у них слабая резьбовая юбка. Чуть сильнее дернул рукав — резьбу сорвало, контакт пропал. Инженерный нюанс: здесь фиксирующая гайка имеет глубокую накатку и нормальный шаг резьбы. Она держит вибрацию. Когда вы тянете горелку за собой, нагрузка идет на корпус разъема, а не на места пайки проводов.
Совет сервиса: Перед пайкой обязательно наденьте на кабель заднюю пружину и кожух. Звучит смешно, но каждый второй мастер (и я тоже) хоть раз припаивал все 5 проводов идеально, а потом понимал, что забыл надеть корпус. И еще: паяйте быстро. Полиоксиметилен держит температуру лучше полиэтилена, но если греть контакт паяльником по 10 секунд, пин "поплывет" в пластике. Используйте активный флюс, потом смойте спиртом.
Это не военная приемка, в космос он не полетит. Но для цеховой работы, где пыль, масло и постоянные рывки кабеля — это рабочий стандарт.
