Нет ничего хуже плавающего контакта в цепи управления. Вы нажимаете кнопку горелки, газ пошел, а осциллятор молчит. Или дуга обрывается при малейшем движении рукава. Обычно виноват дешевый пластиковый разъем, у которого «поплыли» размеры от нагрева или разболталась фиксация. Здесь подход другой.

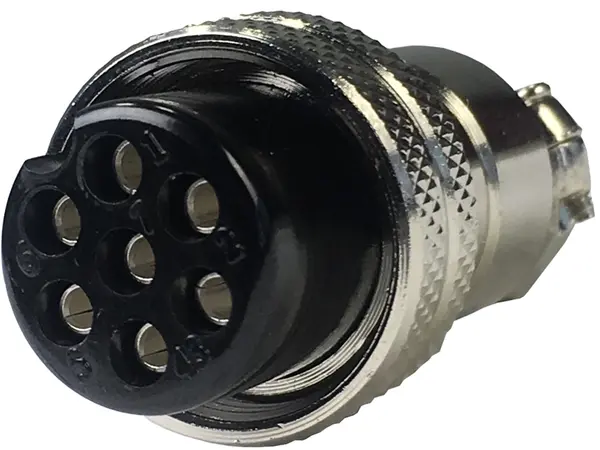

Конструктив: Бакелит против перегрева
В отличие от бытовых разъемов, где изолятор отливают из дешевого полиамида, здесь использована бакелитовая вставка. Это принципиальный момент для сварки. Бакелит — реактопласт. Он не течет при нагреве. Даже если вы будете варить на токах 300А и шлейф горелки ощутимо нагреется, геометрия расположения пинов не изменится. Контакт останется жестким.
Корпус выполнен из цинк-никелевого сплава с глубокой накаткой. Это не просто декор. Когда вы в сварочных крагах пытаетесь закрутить стопорное кольцо, гладкий металл будет проскальзывать. Здесь сцепление мертвое. Резьба M19x1.0 обеспечивает вибростойкость соединения — гайка не откручивается самопроизвольно от дрожания инвертора или работы рядом с болгаркой.
Сценарии использования
- Ремонт горелок TIG/WIG: Замена штатных разъемов на аппаратах китайского и европейского производства, где используется 7-пиновая распиновка управления.
- Плазменная резка (CUT): Подключение кнопки пилотной дуги и защиты плазмотрона.
- Модернизация оборудования: Установка быстросъемных соединений на педали дистанционного управления сварочным током.
Технические характеристики
- Тип: Кабельное гнездо (мама)
- Количество контактов: 7 pin
- Номинальный ток/напряжение: 10 А / 250 В
- Резьба стопорного кольца: M19x1.0
- Диаметр контактного штекера: 15,5 мм
- Расстояние между контактами: 0,5 мм
- Материал корпуса: Цинк-никелевый сплав
- Изолятор: Бакелит
- Общая длина: 44 мм
Экспертное мнение (Inside e-1.com.ua)
Мы держим этот артикул не для красоты, а потому что найти адекватную "ответку" с правильным шагом резьбы — тот еще квест. Рынок завален разъемами GX16, которые выглядят похоже, но имеют другую резьбу или диаметр посадки. Это именно версия под гайку M19x1.0. Инженерный нюанс: обратите внимание на направляющую шпонку на корпусе. Она металлическая, литая. В дешевых аналогах это часто просто выступ пластика, который срезается при первой же попытке вставить разъем не той стороной. Здесь защита от «силы есть — ума не надо» реализована грамотно.
Совет сервиса: При пайке проводов к этим пинам ни в коем случае не используйте активный паяльный жир или кислоту. Пары кислоты останутся под герметичным колпачком и за полгода «сгниют» медный провод в труху. Используйте только канифоль или нейтральный флюс ЛТИ-120. И не заливайте припой внутрь гильзы контакта доверху — провод потеряет гибкость и отломится прямо у пайки от вибрации.
Этот разъем — для тех, кто восстанавливает оборудование «для себя» и не хочет возвращаться к узлу управления в ближайшие пять лет.
