Чем больше пинов, тем меньше места для маневра. Если в трехконтактном разъеме можно паять провода «на глаз», то здесь, с четырьмя контактами на пятачке в полсантиметра, любая дрожь в руках приведет к замыканию. Этот разъем — стандарт для продвинутых горелок, где кроме кнопки «Start» есть еще и управление током (потенциометр) прямо на рукоятке. Оборвать такой шлейф на монтаже — дело одной секунды, а восстанавливать придется полчаса.
Плотность монтажа и изоляция
Здесь физика работает против нас. Расстояние между контактами сжато до 1,5 мм. При таком зазоре обычный пластик превращается в проводник при первом же перегреве или накоплении угольной пыли. Поэтому здесь использован бакелит. Это термореактопласт: он не плавится паяльником и держит диэлектрическую прочность даже если инвертор «пробивает» по высокой частоте (HF). Корпус из цинк-никелевого сплава работает как Клетка Фарадея, экранируя сигнальные жилы от электромагнитного шторма, который создает сварочная дуга рядом. Заявленные 15 Ампер — это серьезный запас, но помните: это предел для контакта, а не для тонкого провода, который вы к нему припаяете.
Примеры использования (Сценарии)
- Сварка TIG с регулировкой: Подключение горелок с модулем управления (кнопка + «крутилка» потенциометра) к инверторам типа Jasic, Shyuan или Tesla.
- Плазменная резка (CUT): Коммутация цепи пилотной дуги и блокировки на плазмотронах P-80 или PT-31, где требуется разделение сигналов.
- Автоматизация: Подключение педалей дистанционного управления током, где задействованы все 4 жилы (питание, земля, сигнал, опорное напряжение).
Технические характеристики

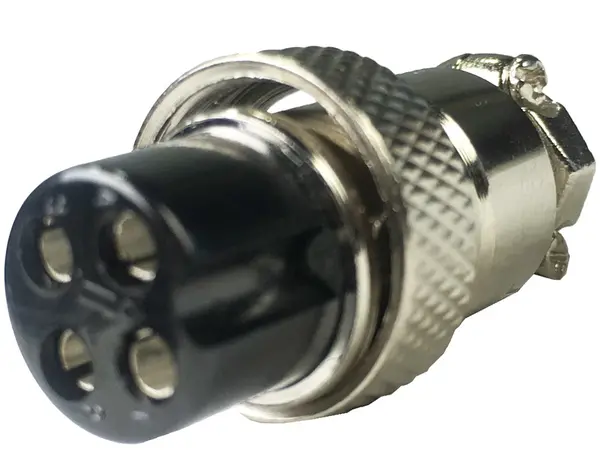

- Тип: Кабельное гнездо (4 pin)
- Диаметр контактного штекера: 12,7 мм
- Резьба стопорного кольца: M16x1.0
- Расстояние между контактами: 1,5 мм
- Длина (общая): 35,7 мм
- Номинальный ток / напряжение: 15 А / 250 В
- Материал корпуса: Цинк-никелевый сплав + вставка из бакелита
Экспертное мнение (Inside e-1.com.ua)
Четыре пина — это головная боль при пайке. В сервисе мы видели сотни разъемов, залитых канифолью так, что контакты замыкало еще до включения. Этот разъем мы держим в ассортименте из-за его механической прочности. Резьба M16 здесь нарезана чисто, гайка идет мягко, не закусывает стружку.
Что внутри: Контакты здесь трубчатые, под пайку. Они довольно глубокие. Это плюс — провод садится глубоко. Но это и минус — нужно хорошо прогреть металл, чтобы припой затек внутрь, а не лег «шапкой» сверху. Холодная пайка отвалится от вибрации через неделю.
Лайфхак по ресурсу: После пайки обязательно наденьте термоусадку на каждый провод отдельно, вплоть до самого основания бакелита. Зазор в 1,5 мм ошибок не прощает. Если жилы коснутся — сгорит плата управления в аппарате, а не разъем. И зафиксируйте кабель в зажиме так, чтобы внутри стакана не было натяжения.
Это не нанотехнологии, это просто нормальный «сухарь» для ремонта. Если у вас горелка с регулировкой — берите, альтернатив мало.
