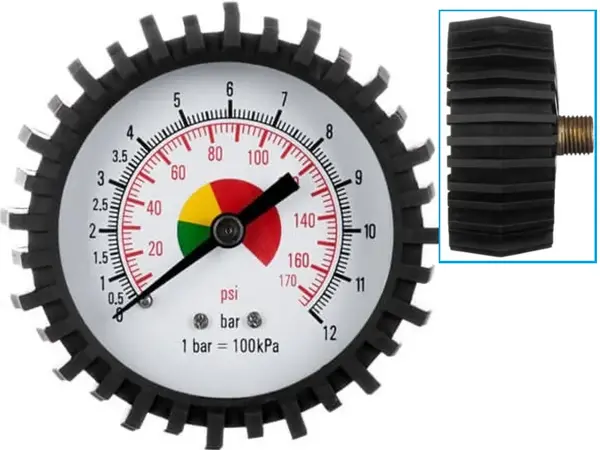

При ремонте пневматического оборудования ключевым фактором является не только точность измерений, но и геометрия подключения. Данная модель манометра сочетает в себе увеличенную резьбу 1/4 дюйма и осевое расположение штуцера (выход сзади по центру). Такая конфигурация незаменима для профессиональных пистолетов подкачки с тыльным вводом, а также идеально подходит для панельного монтажа на компрессорах и блоках управления, где циферблат должен быть обращен к пользователю.
Инженерные особенности и защита
Этот прибор разработан для эксплуатации в условиях постоянных перепадов давления и вибраций. Его конструкция продумана так, чтобы обеспечить максимальную читаемость и долговечность узлов.
- Осевое подключение 1/4" (13 мм). Латунный штуцер расположен строго по центру задней крышки. Это позволяет устанавливать манометр "заподлицо" в приборные панели или накручивать на пистолеты, где воздушный канал проходит через рукоятку. Резьба 1/4 дюйма обеспечивает высокую прочность соединения.
- Увеличенный диаметр 63 мм. В отличие от стандартных 40-50 мм моделей, этот манометр имеет увеличенный циферблат. Это значительно повышает точность считывания показаний с расстояния, что важно при работе в больших цехах или гаражных боксах.
- Защитный демпфер. Корпус обрамлен мощным резиновым кожухом с глубоким рифлением. Он не только защищает механизм от ударов при падении, но и позволяет удобно закручивать прибор рукой (однако финальную затяжку мы рекомендуем делать ключом).
Примеры использования в реальной работе
Благодаря комбинации заднего подключения и популярной резьбы 1/4", этот манометр решает специфические задачи:
- Панельный монтаж: Установка в лицевые панели компрессорных станций и пультов управления пневматикой.
- Профессиональные пистолеты: Замена манометров на устройствах подкачки грузовых и легковых шин, где конструктивно предусмотрен вход сзади.
- Фильтры-регуляторы: Монтаж на промышленные блоки подготовки воздуха, имеющие фронтальный выход под манометр.
- Самодельные ресиверы: Удобная установка в торец баллона или ресивера для прямого контроля давления.
Технические характеристики
- Тип прибора: Манометр осевой (подключение сзади)
- Диапазон измерений: 0 – 12 бар (0 – 170 PSI)
- Размер резьбы: 1/4" (наружный диаметр ок. 13 мм)
- Диаметр корпуса: 63 мм
- Материал механизма: Латунь
- Особенности: Защитный резиновый кожух
Вердикт нашего тестировщика
Меня зовут Иштван Сабо. За 26 лет практики я часто сталкивался с ситуацией, когда люди путают осевые и радиальные манометры, а также размеры резьбы. Эта модель — довольно специфична именно из-за сочетания "выход сзади" и "большая резьба 13 мм". Это стандарт для серьезной техники. Я протестировал этот образец на совместимость и герметичность. Латунь здесь отличного качества, резьба полная, не просаженная. Из личного опыта установки: при монтаже в панель компрессора, этот манометр встал идеально, а резиновый кожух перекрыл зазор отверстия, создав аккуратный внешний вид. Стрелка двигается плавно, без рывков, что говорит о хорошем демпфировании механизма. Пара профессиональных советов: Совет №1 (Монтаж в панель): Если вы ставите его в щиток или корпус, убедитесь, что сзади достаточно места для подключения шланга или фитинга. Штуцер здесь стандартной длины, но с учетом фитинга потребуется около 3-4 см глубины. Совет №2 (Работа с резьбой): Латунь — металл мягкий. При закручивании в стальную муфту обязательно используйте ключ на 14, захватывая "квадрат" у основания штуцера. Никогда не затягивайте манометр вращением за корпус — вы сдвинете шкалу. Совет №3 (Уплотнение): Для 1/4 дюйма идеально подходит жидкий анаэробный герметик. Он не только уплотняет, но и фиксирует манометр в нужном положении (чтобы цифры стояли ровно), чего трудно добиться с фум-лентой. Мой вердикт: это надежный, хорошо читаемый прибор для тех, кому нужен именно задний подвод воздуха. Крупный циферблат — огромный плюс для зрения. Я лично проверил эту партию и гарантирую ее работоспособность.
