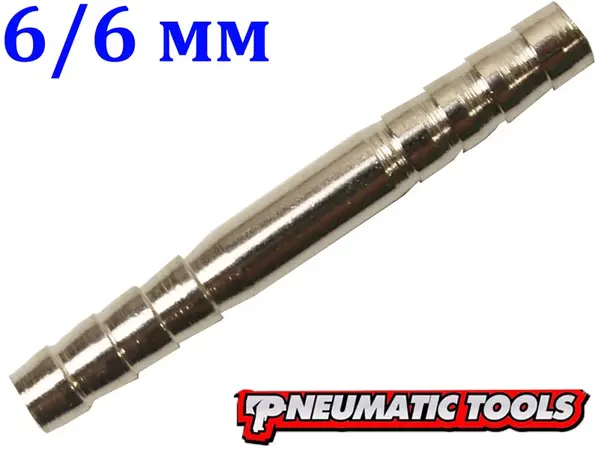

Сценарий знаком каждому маляру или слесарю: шланг зацепился за острый угол верстака, рывок — и шипение. Магистраль пробита. Выбрасывать 10 метров дорогого полиуретана из-за одного разрыва? Глупо. Этот копеечный стальной «палец» спасает бухту шланга за минуту. Разрезали в месте пробоя, вставили, обжали.
Геометрия зуба и сопротивление стали
Почему именно сталь, а не латунь или пластик? Потому что пластиковый штуцер при сильной затяжке червячного хомута лопается. Латунь мнется и «течет». Сталь держит момент затяжки "до победного".
Профиль «елочка» здесь сделан с высоким углом атаки гребней. Это не плавные волны, это гарпуны. Если вы правильно подобрали диаметр (внутренний диаметр шланга 6 мм), то вырвать этот штуцер руками невозможно даже без хомута. Под давлением шланг пытается раздуться и сползти, но зубья впиваются во внутреннюю стенку. Просто и надежно. Гальваническое покрытие защищает от конденсата, который неизбежно летит по трубам.
Примеры использования (Сценарии)
- Экстренный ремонт: Восстановление герметичности пробитого шланга на производстве без остановки линии.
- Наращивание длины: Соединение двух коротких обрезков шланга (например, по 5 метров) в одну длинную магистраль.
- Переход через стену: Использование как вставки при прокладке пневмолинии через перегородки.
Технические характеристики
- Тип фитинга: Соединитель прямой (Splicer).
- Посадочный размер: 6 мм (под шланг с внутренним Ø 6 мм).
- Тип соединения: Елочка (Barb) - Елочка (Barb).
- Материал: Углеродистая сталь с покрытием.
- Рабочая среда: Сжатый воздух.
Экспертное мнение (Inside e-1.com.ua)
Простая деталь, но требует прямых рук. Главная ошибка — попытка натянуть "дубовый" шланг на холодную. Вы сдерете внутренний слой резины или пластика об острые грани елочки, и стружка пойдет в гайковерт. Это недопустимо.Инженерный нюанс: Толщина стенки штуцера здесь достаточная, чтобы не сломаться пополам от вибрации. Это болезнь тонкостенных китайских аналогов — они отламываются ровно посередине, оставляя обломки внутри шланга. Здесь "мяса" хватает.Совет сервиса: Если шланг жесткий (армированный ПВХ или старый полиуретан), нагрейте его конец в кипятке или строительным феном (без фанатизма). Он станет мягким, как масло, и плотно обляжет зубья при остывании. И умоляю: не используйте для обжима проволоку-скрутку. Она режет шланг. Купите нормальный хомут «бабочку» или Oetiker.
