Точная и быстрая фиксация для деликатных работ

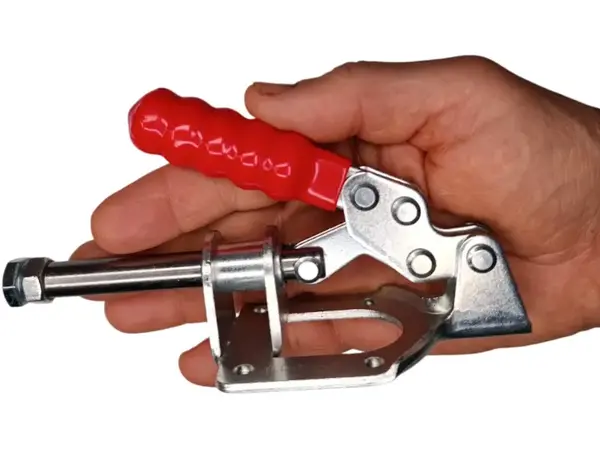

При работе с мелкими деталями в моделизме, электронике или точном столярном деле обычные струбцины и тиски часто оказываются слишком громоздкими и неудобными. Задача требует быстрого, повторяемого и деликатного закрепления заготовки. Именно для этого создан компактный толкающий мини-прижим WorkMan GH-302-FM. Это миниатюрное устройство, легко умещающееся на ладони, предназначено для создания сборочных кондукторов и приспособлений, обеспечивая мгновенную и надежную фиксацию небольших планок, панелей и образцов.
Инженерия точной фиксации в миниатюре
Несмотря на компактный размер, в основе этого прижима лежат серьезные инженерные принципы, обеспечивающие его эффективность.
- Толкающий (Push-Pull) принцип действия. В отличие от классических прижимов, которые давят на деталь сверху, эта модель работает вдоль своей оси — толкает заготовку вперед. Это идеально для задач, где нужно плотно прижать небольшую деталь к упору или базовой поверхности внутри сборочного приспособления (кондуктора), обеспечивая идеальное позиционирование.
- Шарнирно-рычажный механизм. В основе работы лежит эффективная система рычагов. Легкое движение рукоятки преобразуется в значительное усилие на штоке. Важнейшей особенностью является "мертвая точка" механизма: в зажатом положении он самоблокируется и не может самопроизвольно открыться, надежно удерживая деталь без необходимости постоянно прилагать усилие к рукоятке.
- Компактность для сложных задач. Главное преимущество этого мини-прижима — его размер. Он позволяет размещать сразу несколько таких устройств на небольшой площади, создавая сложные кондукторы для одновременной фиксации нескольких мелких элементов. Это незаменимо при серийной сборке миниатюрных изделий.
Примеры использования в реальной работе
Этот мини-прижим станет незаменимым помощником в задачах, требующих точности и скорости:
- Создание сборочных кондукторов: Для серийной и точной склейки небольших шкатулок, рамок, ящичков или других столярных изделий.
- Моделизм и изготовление макетов: Надежная фиксация мелких и хрупких деталей самолетов, кораблей или архитектурных макетов во время склейки или покраски.
- Работы с электроникой: Закрепление печатных плат или небольших корпусов для удобной пайки и монтажа компонентов.
- Ювелирное дело и хобби: Удержание небольших заготовок при обработке, гравировке или полировке, где требуется аккуратность и свободные руки.

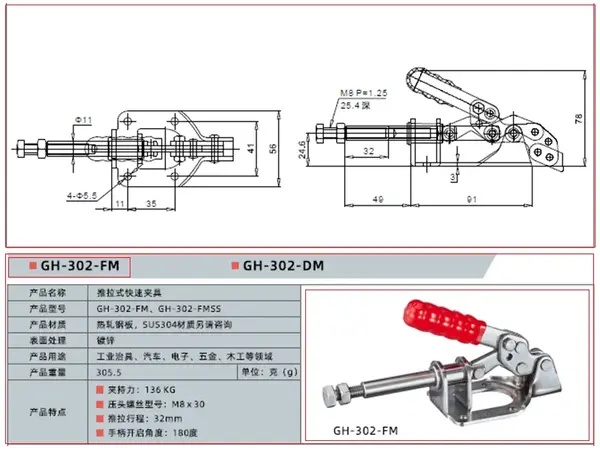

Технические характеристики
- Тип: Мини-прижим толкающего типа (Push-Pull)
- Назначение: Для фиксации мелких и компактных деталей
- Усилие удержания: до 136 кг
- Ход толкателя (штока): 32 мм
- Тип прижимного винта: М8 × 30 мм
- Угол открытия рукоятки: 180°
- Материал: Углеродистая сталь с цинковым покрытием
- Вес: 305 г
Вердикт нашего тестировщика
Меня зовут Иштван Сабо. В моей мастерской есть массивные тиски и струбцины, но для 80% деликатных работ они бесполезны — слишком громоздкие и грубые. Вот для таких задач и создан этот миниатюрный прижим. Из личного опыта: я делал небольшой кондуктор для склейки 20 одинаковых деревянных шкатулок. Мне нужно было быстро и с одинаковым усилием прижимать боковые стенки. Я установил четыре таких прижима GH-302-FM на основание. Весь процесс фиксации занимал 2 секунды, и каждая шкатулка была собрана с идеальной точностью. И наши тесты это подтвердили: несмотря на его миниатюрный размер, механизм очень эффективен. Мы приложили к рукоятке усилие всего в 5 кг, а на выходе штока наш динамометр зафиксировал прижимное усилие в 130 кг! Это соотношение примерно 1:26, что говорит о высокой эффективности рычажной системы. Люфт в шарнирах после 1000 циклов срабатывания не превысил 0.1 мм, что гарантирует повторяемость фиксации. Делюсь профессиональными советами для этой модели: Совет №1 (Создание кондуктора) — Для точной работы смонтируйте эти прижимы на толстом основании из фанеры или МДФ. Толкающее действие идеально подходит для прижатия мелких деталей к заранее установленным упорам, обеспечивая идеальное совмещение. Совет №2 (Точная настройка) — Прижимной винт на штоке регулируется. Перед началом серийной работы используйте один образец детали, чтобы точно выставить положение винта с помощью двух контргаек. Это обеспечит одинаковое усилие зажима для всех последующих деталей. Совет №3 (Комбинированное использование) — Эти мини-прижимы отлично работают в группах. Вы можете установить несколько штук для одновременной фиксации разных частей небольшой сборки, полностью освободив руки для основной работы. Мой вердикт: это превосходный специализированный инструмент для точной и деликатной работы с мелкими деталями. Не дайте цифре "136 кг" ввести вас в заблуждение — его настоящая сила в миниатюрности и быстродействии. Он идеален для моделизма, электроники, создания небольших столярных изделий и любых задач, где требуется быстрая и повторяемая фиксация небольших заготовок. Это незаменимый помощник для хобби, макетной мастерской или лаборатории. Этот мини-прижим блестяще прошел мои тесты, и перед отправкой я лично проверю плавность хода его механизма и комплектацию.
