Слышите тонкий свист в мастерской? Это ваши деньги улетают в трубу вместе с воздухом. Обычно проблема не в компрессоре, а в кустарных соединениях. Попытка натянуть шланг на гладкую трубку и зажать проволокой — это решение на пять минут. Давление в 8 атмосфер найдет микрощель мгновенно. Чтобы соединить "железо" с "резиной" намертво, нужен правильный профиль штуцера.
Геометрия "елочки" и сопротивление срыву

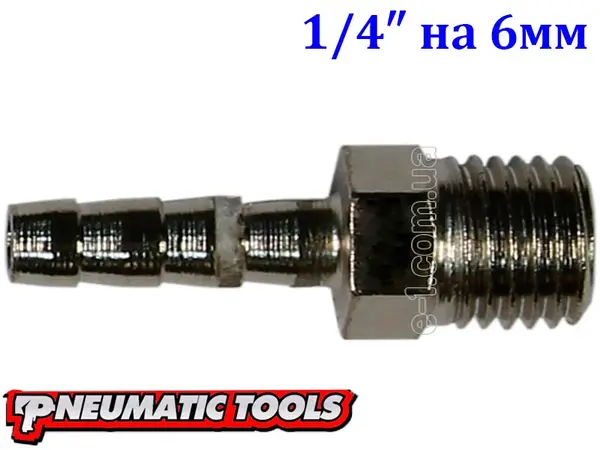

Этот переходник работает как гарпун. Профиль "елочка" (Barbed fitting) имеет острые грани, направленные против хода снятия шланга. Когда вы натягиваете шланг 6 мм, резина растягивается и плотно облегает каждый выступ.
При подаче давления шланг пытается раздуться и сползти, но зубцы врезаются во внутренний слой резины, блокируя движение. Чем выше давление, тем сильнее "елка" держит. Материал здесь — хромированная сталь. В отличие от латуни, она жестче. Вы можете смело затягивать резьбу ключом, не боясь свернуть "голову" фитингу. Слой хрома защищает от конденсата, который неизбежно образуется в пневматике.
Примеры использования (Сценарии)
- Ремонт шланга: Если шланг лопнул посередине, этот штуцер вкручивается в соединительную муфту или тройник для восстановления линии.
- Апгрейд компрессора: Подключение нестандартного шланга 6 мм напрямую к выходу редуктора с резьбой 1/4".
- Сборка пневмолинии: Переход от стационарных труб к гибкой подводке для инструмента.
- Гаражные самоделки: Подключение продувочных пистолетов или подкачки шин, где используется тонкий кислородный шланг.
Технические характеристики
- Тип фитинга: Переходник резьба-шланг
- Резьба: Наружная 1/4" (Папа)
- Посадка под шланг: 6 мм ("Елочка")
- Материал: Сталь с хромированным покрытием
- Вес: 13 г
Экспертное мнение (Inside e-1.com.ua)
Казалось бы, простая деталь. Но есть нюанс.
Инженерный нюанс: Учтите, 6 мм — это внутренний диаметр шланга (ID). Если у вас шланг с внутренним сечением 8 мм, этот штуцер будет болтаться, и никакой хомут не поможет. Воздух будет травить. Измерьте отверстие шланга штангенциркулем перед покупкой. Должно быть ровно 6 мм или чуть меньше (5.5 мм натянется плотнее).
Совет сервиса: Профиль "елочка" держит хорошо, но он не всесилен. Без червячного хомута использовать этот фитинг запрещено. При скачке давления (например, при включении компрессора) незакрепленный шланг может сорвать, и он начнет хлестать по мастерской, как кнут. Стальной хомут обязателен. И еще: на резьбу 1/4" обязательно мотайте фум-ленту или наносите анаэробный герметик. Металл по металлу без уплотнителя воздух не удержит.
