Ситуация классическая: вы купили новую горелку или плазмотрон, возможно, импортного стандарта, и пытаетесь "поженить" её с проверенным сварочным источником. Резьбы не идут. Попытка накрутить силой заканчивается убитым штуцером аппарата и простоем цеха. Разные стандарты — дюймовый (имперский) и метрический — это головная боль любого механика. Изолента здесь не поможет. Газ найдет выход.
Конфликт стандартов и герметичность

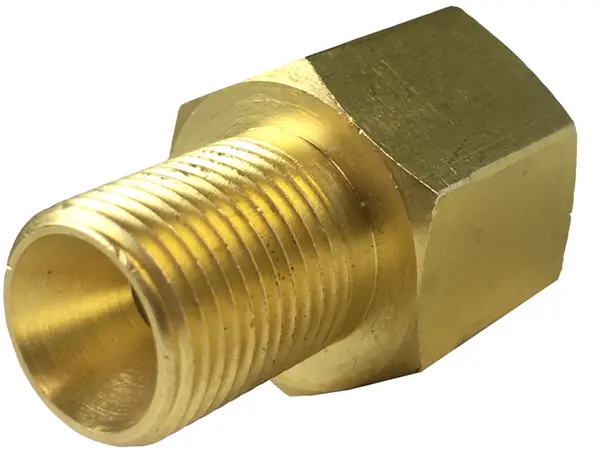

Этот переходник — "дипломат" между двумя техническими школами. С одной стороны у него метрическая резьба M12 с мелким шагом 1.0 (наружная, "папа"), типичная для европейского и части азиатского оборудования. С другой — дюймовая трубная резьба 1/4" (внутренняя, "мама"), стандарт для американских горелок и пневматики. Мы имеем дело с точеной латунью, а не порошковым литьем. Это важно. Литье часто грешит микропорами, через которые уходит аргон. Здесь структура металла плотная. Латунь выбрана не случайно: она достаточно вязкая, чтобы обеспечить герметичность при затяжке ("намять" профиль), но при этом не "прикипает" к стали так намертво, как нержавейка.
Сценарии применения
- Аргонщики (TIG): Подключение горелок с дюймовым штуцером газового шланга (1/4") к аппаратам с метрическим выходом на передней панели (M12x1.0).
- Плазменная резка (CUT): Адаптация воздушных магистралей плазмотронов при замене рукава на нестандартный.
- Пневмолинии: Переход с компрессорного оборудования на специфические метрические разъемы распределителей.
Технические характеристики
- Материал: Латунь техническая
- Резьба внутренняя (вход): 1/4" дюйма
- Резьба наружная (выход): Метрическая M12 шаг 1.0
- Тип обработки: Токарная проточка
- Назначение: Коммутация газовых и жидкостных магистралей
Экспертное мнение (Inside e-1.com.ua)
В сервисе мы коробками выбрасываем сорванные штуцеры. Проблема всегда одна: мастер перепутал шаг резьбы. M12 есть основной (1.75), мелкий (1.25) и супер-мелкий (1.0). Здесь именно 1.0 — очень частая, "капризная" резьба. Если попробуете накрутить сюда стандартную гайку из строительного магазина — срежете витки моментально. Инженерный нюанс: обратите внимание на толщину стенки шестигранника. Она достаточна, чтобы затянуть переходник ключом с хорошим моментом, не боясь, что латунь лопнет, как яичная скорлупа. Китайские дешевые аналоги часто грешат тонкой стенкой — чуть перетянул, и переходник остался в ключе. Этот держит нагрузку. Совет сервиса: латунь — металл мягкий. Закручивайте только рожковым ключом по размеру. Никаких газовых ключей и пассатижей — сомнете грани, потом не открутите никогда. И проверьте шаг резьбы на ответной части резьбомером перед монтажом. Чудес не бывает, силой тут не решить.
