Ситуация знакома каждому, кто хоть раз пытался обновить парк горелок. Вы берете новый, удобный рукав TIG или плазмотрон, пытаетесь накрутить его на проверенный временем источник, и понимаете: резьба не идет. Пол-оборота и клин. Разные стандарты — головная боль цеха. Один производитель ставит дюймовый выход, другой — метрический. Силой здесь не поможешь, сорвете штуцер на аппарате — попадете на разборку корпуса и замену узла. Этот переходник — решение проблемы "малой кровью".
Конфликт метрики и дюйма: физика стыковки
Здесь мы имеем дело с гибридизацией двух стандартов. Со стороны источника (аппарата) у нас внутренняя резьба переходника M12x1.0 — это мелкий метрический шаг, характерный для многих азиатских и части европейских инверторов компактного класса. Со стороны горелки — наружная резьба 3/8" (трубная дюймовая), которая де-факто стала стандартом для современных силовых разъемов.
Материал — латунь. Это не вопрос экономии, а инженерная необходимость. Стальной переходник при малейшем перекосе "слижет" резьбу на ответной части вашего сварочного аппарата, так как сталь тверже латунного штуцера панели. Латунный адаптер в этой паре работает как предохранитель: он достаточно мягкий, чтобы обеспечить плотную обжимку по виткам без FUM-ленты (хотя я рекомендую её использовать), но достаточно прочный, чтобы держать давление защитного газа до 6-8 бар.
Сценарии применения в цеху
- Сварщики TIG (Аргон): Подключение современных горелок WP-17/26 с дюймовой гайкой к аппаратам старого образца или китайским инверторам с метрическим выходом газа.
- Операторы плазменной резки: Адаптация плазмотронов серий P-80 или PT-31 к нестандартным источникам воздуха.
- Сервисные инженеры: Создание временных постов проверки оборудования, когда нужно быстро перекинуть рукава между разношерстными аппаратами без перепайки разъемов.
Технические характеристики

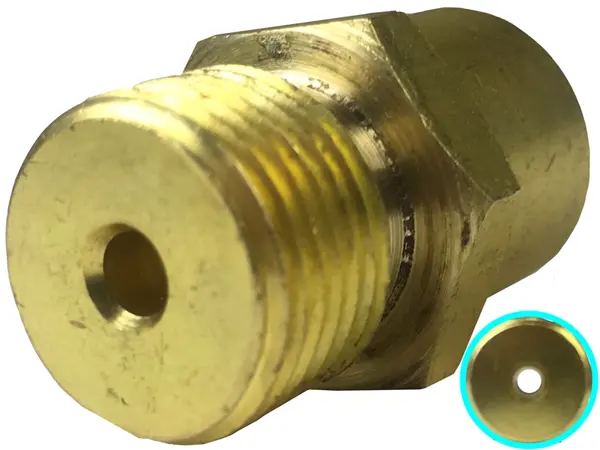

- Тип изделия: Резьбовой переходник (футорка-адаптер).
- Вход (внутренняя резьба): M12x1.0 (Мама).
- Выход (наружная резьба): 3/8" (Папа).
- Материал: Латунь (механическая обработка).
- Назначение: Коммутация газовых и токопроводящих магистралей.
Экспертное мнение (Inside e-1.com.ua)
По опыту ремонтов скажу прямо: лучше купить этот переходник, чем точить "самопал" у токаря дяди Васи из шестигранника неизвестной марки стали. Мы держим эти адаптеры в наличии, потому что проблема несовместимости резьб всплывает постоянно.
Конструктив: Обратите внимание, это точеная деталь, а не порошковая прессовка. Стенки плотные, микропор нет, газ травить через тело металла не будет. Шестигранник под ключ выполнен четко, грани не "плывут" при затяжке.
Совет сервиса: Латунь — металл вязкий, но мягкий. При накручивании на стальной штуцер аппарата идите строго по резьбе. Если чувствуете упор сразу — стоп. Не давите ключом. "Слизать" M12x1.0 можно двумя пальцами. И еще: не наматывайте "бороду" из фум-ленты. Достаточно двух витков. Лишняя подмотка может попасть в газовый канал и забить сетку газовой линзы в горелке. Это мелочь, которая сэкономит вам нервы.
Деталь копеечная, но когда работа стоит из-за несовпадения резьбы, она становится бесценной.
