Пластиковый фитинг живет ровно до первого случайного удара сапогом в холодном гараже. Или до момента, когда пересохший пластик лопнет под давлением в 8 бар, ударив по рукам оторвавшимся шлангом. В пневматике чудес не бывает: надежность имеет вес. В прямом смысле.
Гидродинамика Y-формы и свойства латуни

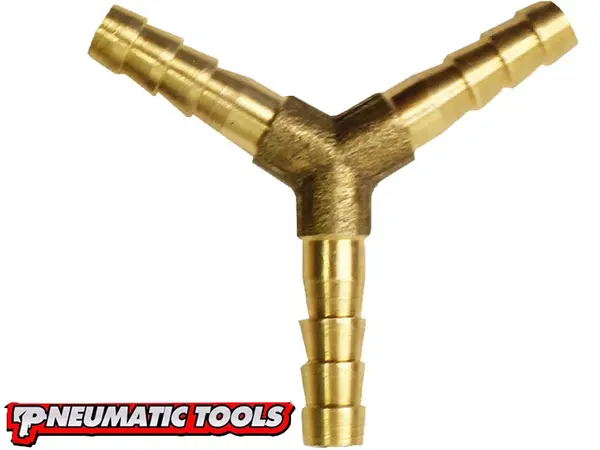

Перед вами классический Y-образный разветвитель. Почему именно Y, а не Т? В Т-образном тройнике поток воздуха врезается в перпендикулярную стенку, создавая турбулентность и падение давления. Здесь же поток разделяется плавно, под углом. Для пневмоинструмента, чувствительного к расходу воздуха (краскопульты, гайковерты), это критично. Вы теряете меньше мощности на магистрали.
Материал — техническая латунь без покрытия. Это честный сплав. Он не корродирует от конденсата, который неизбежно скапливается в ресивере компрессора, и не становится хрупким на морозе, в отличие от полиамида. Штуцеры выполнены в виде «елочки» (barb fitting). Профиль зубцов острая, направленная против хода стягивания. Если шланг подобран по размеру, сорвать его без разреза практически невозможно.
Примеры использования (Сценарии)
- Маляры: Разделение линии от одного компрессора на два поста (например, обдувочный пистолет и краскопульт) без потери давления.
- Автосервис: Ремонт поврежденного участка магистрали или создание врезки для манометра/фильтра.
- Пневмоавтоматика: Разводка управления цилиндрами на старых станках, где важна механическая прочность узла.
Технические характеристики
- Внутренний диаметр совместимого шланга: 6 мм
- Тип соединения: Штуцер-елочка (неразъемный)
- Форма: Тип Y (равнопроходной)
- Материал корпуса: Латунь
- Рабочая среда: Сжатый воздух, инертные газы, техническая вода
Экспертное мнение (Inside e-1.com.ua)
В нашем цеху мы давно отказались от быстросъемов из дешевого силумина. Они травят воздух. Этот тройник — элемент «мертвой» фиксации. Инженерный нюанс: обратите внимание на толщину стенки. Китайские аналоги часто грешат экономией металла, из-за чего штуцер сминается при затяжке хомута. Здесь литье плотное.
Совет сервиса: этот тройник рассчитан на шланг 6 мм. Не пытайтесь натянуть на него «дубовый» армированный шланг на холодную — сломаете пальцы или штуцер. Нагрейте конец трубки в кипятке или строительным феном (без фанатизма). Размягченная резина сядет на «елочку» намертво, и при остывании обожмет металл так, что червячный хомут может и не понадобиться. Хотя для давления выше 6 атмосфер я бы все же рекомендовал поставить хомут. Береженого бог бережет.
Это простая деталь. Но именно на таких мелочах строится герметичность всей системы.
