В пневматике есть правило: мощность инструмента убивается не компрессором, а заужением магистрали. Вы можете поставить ресивер на полтонны, но если пустите воздух через тонкий фитинг, ваш грузовой гайковерт превратится в детскую трещотку. Здесь компромиссов нет. Нужен проход.
Динамика потока в сечении 10 мм

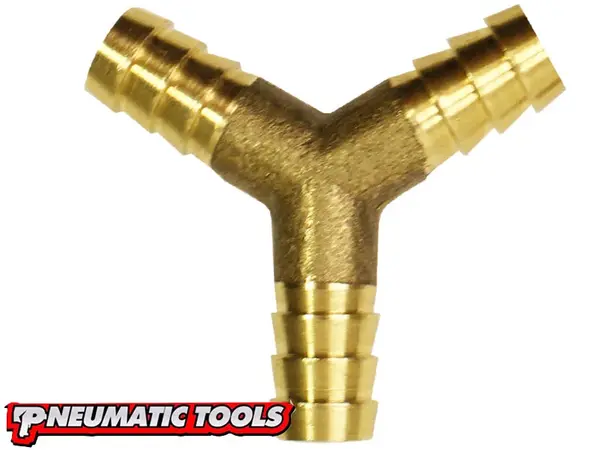

Этот тройник — «тяжелая артиллерия» среди бытовых фитингов. Внутренний диаметр 10 мм позволяет пропускать поток воздуха свыше 800 литров в минуту без критического падения давления. Форма Y здесь обязательна. На таких объемах воздуха Т-образный стык создал бы вихревую пробку, затормозив поток. Y-разветвитель делит струю плавно, сохраняя скорость.
Сделано из латуни. Это не прихоть, а необходимость. Конденсат в широких шлангах скапливается литрами. Стальной тройник сгниет за год, забив ржавой крошкой дорогой инструмент. Латунь к воде равнодушна. Штуцер имеет агрессивный профиль «елочки» (barb), рассчитанный на жесткое сопротивление срыву.
Примеры использования (Сценарии)
- Грузовой шиномонтаж: Разводка на два поста для работы мощными гайковертами (квадрат 3/4" или 1").
- Пескоструйная обработка: Подача воздуха на аппараты, где расход воздуха измеряется кубометрами.
- Промышленные магистрали: Врезка в основную линию подачи воздуха для подключения стационарного оборудования.
Технические характеристики
- Внутренний диаметр шланга: 10 мм
- Тип соединения: Штуцер-елочка (неразъемный)
- Геометрия: Y-образная (потокоделитель)
- Материал: Техническая латунь
- Среда: Сжатый воздух, вода, технические жидкости
Экспертное мнение (Inside e-1.com.ua)
Когда вы работаете со шлангом 10 мм, вы вступаете в зону серьезных нагрузок. Площадь сечения большая, а значит, выталкивающая сила, действующая на шланг, огромна. Инженерный нюанс: обычный китайский червячный хомут здесь может подвести. Он часто «жует» резину или режет её краем ленты, но не дает равномерного обжима.
Совет сервиса: для этого тройника и шланга 10 мм (внешний обычно 15-17 мм) лучше использовать силовые болтовые хомуты или «ушные» Oetiker. Если берете червячный — ищите с отбортовкой краев и из нержавейки, чтобы он не растянулся под нагрузкой. И обязательно грейте шланг перед посадкой. На холодную вы, скорее всего, не натянете его до упора, а если и натянете — сдерете внутренний слой резины об острые грани «елочки». Смазка (мыльная вода) и нагрев — ваши друзья.
Это не пластиковая игрушка. Это узел для тех, кто понимает цену давления.
