Свист воздуха в мастерской — это деньги на ветер. Буквально. Компрессор молотит впустую, электричество горит. Чаще всего проблема не в шланге, а в плохом соединении. Гладкие сантехнические сгоны здесь не работают. Шланг просто сорвет давлением в 6 атмосфер, и хорошо, если не по ногам.
Геометрия зацепа: почему «елочка» держит
Здесь использован классический профиль «елочка» с острым углом наклона гребней. Это не плавные волны, как на фитингах для воды. Это гарпун.
Физика процесса: При надевании шланга внутренний слой резины или ПВХ растягивается и «обтекает» зубцы. При попытке срыва (рывок или скачок давления) острый край гребня впивается в материал изнутри. Сила трения растет пропорционально усилию на разрыв. Хомут здесь нужен только для фиксации, основную нагрузку держит сам металл.
Примеры использования (Сценарии)
- Сборка пневмолиний: Подключение магистрального шланга (внутренний диаметр строго 8 мм) к выходу ресивера компрессора или шаровому крану с резьбой 1/2".
- Ремонт инструмента: Замена штатных быстросъемов (которые часто травят) на жесткое неразъемное соединение в стационарных постах накачки шин.
- Гидравлика низкого давления: Использование в системах подачи масла или эмульсии, где важна стойкость металла к агрессии, а пластик быстро трескается.
Технические характеристики

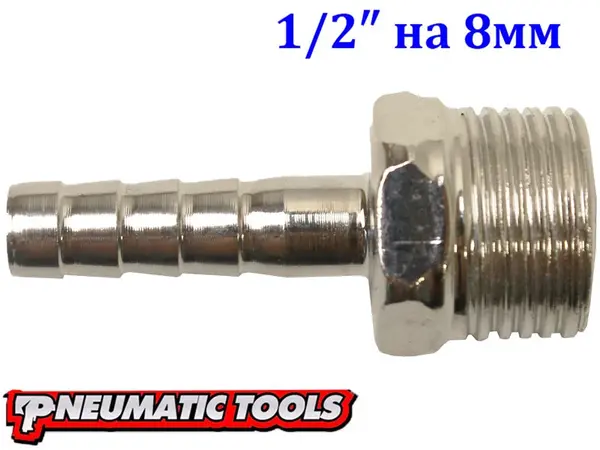

- Тип детали: Переходник резьба-шланг (штуцер).
- Резьба: 1/2" наружная (трубная цилиндрическая).
- Диаметр «елочки»: 8 мм (под шланг с внутренним Ø 8 мм).
- Материал: Хромированная сталь.
- Вес: 0,033 кг.
Экспертное мнение (Inside e-1.com.ua)
Многие берут латунь, считая, что она лучше. Ошибка. Латунь мягкая. Если вы крутите фитинг в стальной коллектор и чуть пережали ключом — резьба «поплывет» или штуцер лопнет по шейке. Сталь есть сталь. Этот переходник прощает грубую силу.
Инженерный нюанс: Обратите внимание на покрытие. Это хром. Обычная «чернуха» во влажном воздухе от компрессора (а конденсат там есть всегда) ржавеет изнутри за полгода. Ржавчина летит в гайковерт или краскопульт. Здесь канал останется чистым.
Совет сервиса: Никогда не затягивайте червячный хомут прямо по гребню «елочки». Вы перережете шланг изнутри об острый край металла. Хомут должен стоять строго за гребнем, на ровном участке или во впадине, прижимая резину к «телу» штуцера, а не к его режущей кромке.
Простая деталь. Но именно на таких держится вся пневматика в цеху. Берите с запасом.
