Если ваш компрессор при запуске гудит, но не крутит, или после остановки вы слышите шипение из района автоматики (прессостата) — не спешите менять мотор или реле. В 90% случаев виноват этот узел. Это обратный клапан — «дверь», которая впускает воздух в ресивер, но не выпускает его обратно к цилиндрам. Когда он зависает, поршни упираются в стену сжатого воздуха и двигатель не может провернуть вал.

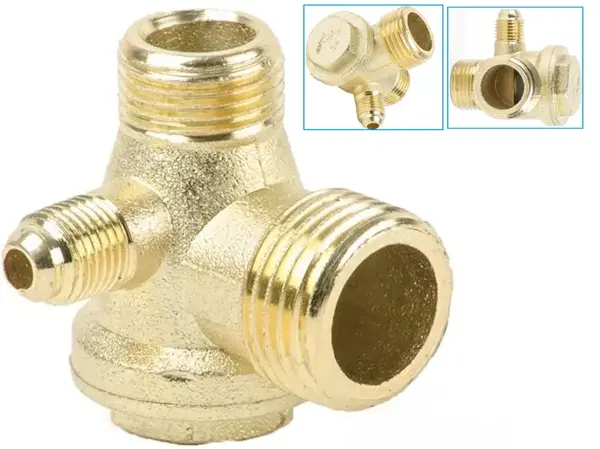

Топология 1/2" х 3/8" х 1/8": Что куда вкручивать
Это классический «тройник» для прямых коаксиальных компрессоров. Здесь нет случайных отверстий, каждая резьба имеет строгую функцию. Ошибка при монтаже невозможна — они просто разные.
1. Папа 1/2" (В ресивер): Самая крупная резьба. Вкручивается непосредственно в тело бака.
2. Папа 3/8" (Вход): Сюда подключается нагнетательная трубка от головы цилиндра (обычно это трубка с охлаждающими ребрами).
3. Мама 1/8" (Разгрузка): Самый маленький выход. Сюда идет тонкая пластиковая трубочка от автоматики (прессостата).
Главное преимущество этой модели — материал. Это честная сантехническая латунь, а не порошковый силумин, который рассыпается в руках при попытке затянуть соединение.
Примеры использования (Сценарии)
- Ремонт "гудящего" компрессора: Замена клапана при симптоме "тяжелого старта", когда мотор не может запуститься, если в баке уже есть хотя бы 2 атмосферы.
- Устранение утечек: Ситуация, когда компрессор выключился, а воздух шипит из черной коробочки (прессостата). Многие меняют прессостат, а дело в клапане, который пропускает воздух из ресивера обратно в разгрузочную магистраль.
- Сборка самоделок: Ключевой элемент при постройке компрессора на базе ресивера от пропанового баллона или огнетушителя.
Технические характеристики
- Материал корпуса: Латунь.
- Резьба монтажная (в бак): 1/2" (внешняя).
- Резьба нагнетательная (трубка): 3/8" (внешняя).
- Резьба разгрузочная (автоматика): 1/8" (внутренняя).
- Механизм: Пружинный, с резиновым уплотнителем.
- Назначение: Поршневые масляные компрессоры.
Экспертное мнение (Inside e-1.com.ua)
Внутри этого латунного корпуса стоит пружина и резиновая "таблетка". Со временем от высокой температуры (а воздух из цилиндра выходит горячим, градусов под 100) резина дубеет или под нее попадает окалина. Инженерный нюанс: многие пытаются чистить старые клапаны, заливая их WD-40. Это мертвому припарка. Если уплотнение потеряло эластичность, герметичности не будет. Латунный корпус здесь вечный, а вот "потроха" — это расходник. Учитывая цену вопроса, проще поставить новый узел, чем рисковать сгоревшим мотором.
Совет сервиса: При монтаже будьте осторожны с резьбой 1/2". Латунь — металл мягкий. Если перетянуть, клапан может лопнуть прямо по витку резьбы, и остаток придется мучительно выпиливать из ресивера. Используйте резьбовой герметик (фиксатор), а не лен, так как лен создает избыточное распирающее усилие.
