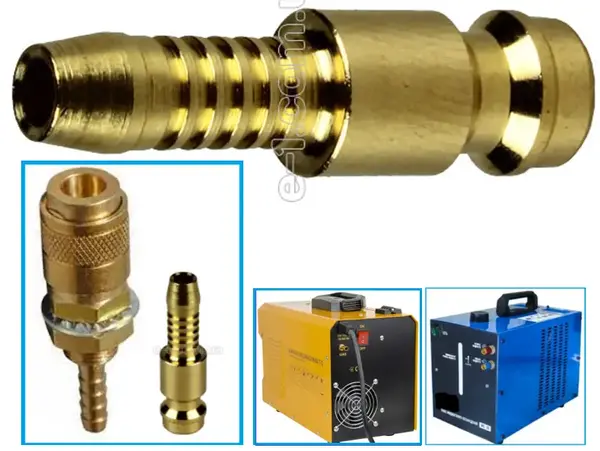

Вы купили дорогой TIG-аппарат, но у вас "плюется" дуга или уходит вода из блока охлаждения? Не спешите везти инвертор в сервис. Чаще всего проблема кроется в копеечной детали размером в 3 сантиметра. Этот ниппель — ответная часть ("папа") для панельного разъема. Именно он отвечает за герметичность стыка между шлангом горелки и газовой магистралью аппарата.
Микрогеометрия и чистота поверхности
В чем суть этого узла? Это не просто кусок точеной латуни. Это калиброванный плунжер. Когда вы вставляете его в гнездо, он должен пройти через уплотнительное кольцо (O-ring) внутри муфты, не повредив его. Дешевые китайские штамповки имеют микрозаусенцы на кромке. Один раз вставили — срезали резину внутри разъема. Началась утечка. Здесь поверхность полированная. Латунь выбрана не случайно. Она обладает низким коэффициентом трения скольжения в паре с резиной и абсолютной коррозионной стойкостью. Если бы здесь была сталь, конденсат быстро превратил бы её в наждачку из ржавчины, убив ответную часть разъема за месяц.
Сценарии использования (Коммутация потоков)
Этот "коротыш" — основной расходный элемент при сборке кабель-пакетов:
- Ремонт рукавов TIG/MIG: Родные пластиковые штуцеры на горелках часто ломаются при ударе. Замена на латунь делает узел вечным.
- Блоки жидкостного охлаждения (БЖО): Латунь нейтральна к этиленгликолю и спиртовым смесям. Никакой химической реакции и хлопьев осадка в радиаторе.
- Удлинение магистралей: Если нужно нарастить шланг подачи газа, этот ниппель используется в паре с переходной муфтой для создания разъемного соединения.
Технические характеристики
- Тип изделия: Ниппель быстросъемный ("папа")
- Диаметр "елочки" под шланг: 6 мм
- Материал: Латунь
- Общая длина: 30 мм
- Рабочая среда: Инертные/активные газы, жидкость
- Фиксация: Пружинный замок ответной муфты
Экспертное мнение (Inside e-1.com.ua)
В цеху я часто вижу, как сварщики пытаются натянуть на этот штуцер шланг 8 мм, зажимая его проволокой. Это ошибка. "Елочка" здесь рассчитана строго на 6 мм внутреннего сечения. Если шланг шире — будет травить, как бы вы его ни тянули. Если уже — порвете резину.
Инженерный нюанс: Обратите внимание на профиль запорной канавки (углубление на "носу" ниппеля). Геометрия здесь критична. Если канавка смещена хоть на полмиллиметра, шарики замка в ответной муфте не защелкнутся до конца. В итоге, в разгар сварки под давлением 4 бара шланг просто выстреливает из панели. С этой моделью таких сюрпризов не бывает — проточка выполнена по стандарту.
Совет сервиса: Латунь — металл мягкий. Когда будете ставить хомут на шланг, не перетягивайте его до посинения. Можно смять тонкую стенку штуцера, и проходное сечение уменьшится. Газ пойдет хуже. Используйте качественные червячные хомуты, а не скрутки из вязальной проволоки.
