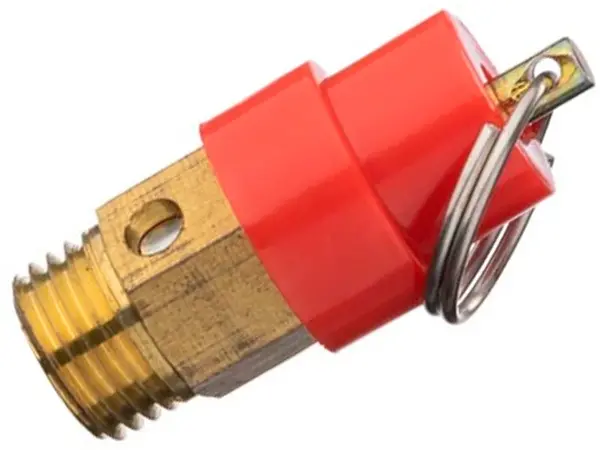

Стандартный гаражный компрессор отключается на 8 барах. Но если у вас серьезная двухступенчатая установка или система, настроенная на 10 атмосфер (например, для накачки грузовых шин), обычный красный клапан на 8.5 бар вам не подойдет. Он будет шипеть и стравливать воздух еще до того, как автоматика отключит мотор. Этот узел настроен на "красную зону" в 10.5 атмосфер. Это лига высокого давления.
Физика "порогового сброса"
Внутри этого латунного фитинга идет борьба двух сил: сжатого воздуха из ресивера и калиброванной стальной пружины. Пока манометр показывает 9 или 10 бар — пружина побеждает, клапан герметичен. Как только давление подскакивает до 10.5 (например, при залипании контактов прессостата), баланс нарушается. Пружина сжимается, открывая байпасный канал.
Латунный корпус здесь обязателен. При резком сбросе давления воздух охлаждается мгновенно (эффект дросселирования), выпадает конденсат. Сталь бы заржавела, силумин — рассыпался от гидроудара. Латунь держит удар и не корродирует, сохраняя подвижность штока годами.
Сценарии использования
- Промышленные компрессоры: Замена защиты на установках с рабочим давлением 10 бар.
- Пневмомагистрали СТО: Защита длинных линий раздачи воздуха, где установлены дожимные бустеры.
- Грузовой шиномонтаж: Там, где требуется давление выше стандартных 8 атмосфер для посадки борта колеса.
Технические характеристики
- Тип защиты: Аварийный сброс давления
- Порог срабатывания: 10.0 - 10.5 Атм (Bar)
- Резьба: 1/4" наружная (дюймовая)
- Материал: Цельнолитая латунь
- Принудительный сброс: Есть (стальное кольцо)
- Вес: 16 г
Экспертное мнение (Inside e-1.com.ua)
Прежде чем вкрутить этот клапан, посмотрите на шильдик вашего ресивера (бака). Инженерный нюанс: если на баке написано "Max Pressure 8 Bar", ставить этот клапан ЗАПРЕЩЕНО. Вы создадите ситуацию, когда бак может лопнуть раньше, чем сработает защита. Этот клапан только для сосудов, испытанных на давление 12-15 бар.
Конструктив: Пружина здесь жестче, чем в стандартных моделях. Руками шток продавить сложно, это нормально. Кольцо ручного подрыва припаяно или завальцовано надежно, не бойтесь тянуть.
Совет сервиса: В сырых помещениях шток клапана может "закиснуть" в закрытом положении. Раз в месяц, при давлении в системе около 6-8 атмосфер, резко дерните за кольцо на секунду. Пшик воздуха прочистит седло от пыли и масла. Живой клапан — это ваша жизнь, без преувеличений.
