Нет ничего хуже, чем "плавающий" контакт на кнопке горелки. Вы жмете гашетку, газ пошел, а осциллятор молчит. Или дуга обрывается от малейшего движения рукавом. Обычно причина в разбитом гнезде на передней панели аппарата. Пластик устал, контакты окислились. Решение одно — перепайка на нормальный металлический разъем.
Бакелит против пластика: ресурс изолятора
Главное отличие этого разъема от дешевых аналогов — материал вставки. Здесь стоит бакелит (он же карболит). Это старая школа. В отличие от современного термопластика, бакелит не "плывет" при нагреве. Это критически важно в момент монтажа. Когда вы греете пин паяльником, чтобы посадить провод, в дешевом разъеме ножка начинает смещаться в расплавленном пластике, нарушая геометрию. Здесь такого не будет. Пин стоит мертво.
Корпус из цинко-никелевого сплава работает как экран от наводок (актуально для TIG-сварки на высоких токах с HF-поджигом) и механическая защита. Резьбовая шайба ("гровер") предотвращает самораскручивание от вибрации вентилятора охлаждения.
Сценарии применения
- Ремонт сварочных инверторов: Замена штатных 2-пиновых гнезд управления на аппаратах Jasic, Tesla, Edon при потере контакта.
- Плазменная резка (CUT): Подключение пилотной дуги или кнопочного управления плазмотрона.
- Кастомная электроника: Создание самодельных педалей управления током или блоков жидкостного охлаждения.

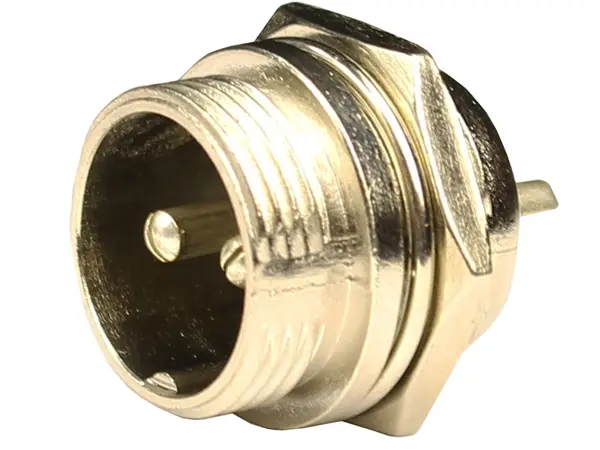

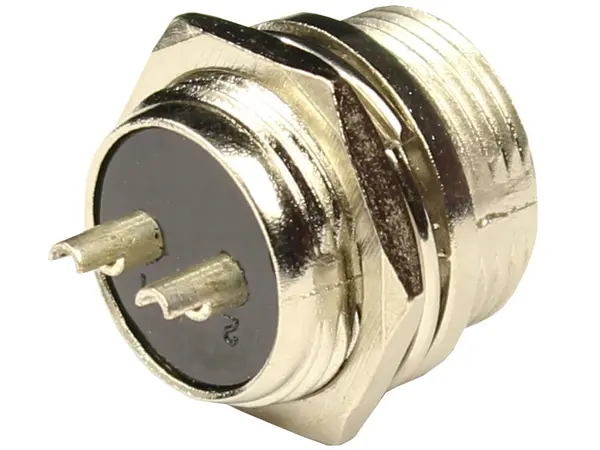

Технические характеристики
- Тип разъема: Панельный штекер (папа)
- Количество контактов: 2 pin
- Диаметр посадочного отверстия (резьбы): 15,6 мм
- Материал изолятора: Бакелит
- Материал корпуса: Цинко-никелевый сплав
- Номинальная нагрузка: 5 А / 125 В
- Общая длина: 20,1 мм
Экспертное мнение (Inside e-1.com.ua)
Простая деталь, но с характером. Мы часто видим в ремонте аппараты, где такие разъемы просто вырваны "с мясом" из-за того, что сварщик споткнулся о кабель. Инженерный нюанс: обратите внимание на шпонку (вырез на резьбе и выступ на ответной части). Она здесь сделана глубокой. Это защита от "дурака" — вы физически не сможете вставить разъем неправильно и перепутать полярность, даже если будете давить со всей силы. А это спасает плату управления.
Совет сервиса: при пайке проводов к этому разъему обязательно используйте нейтральный флюс и термоусадку на каждый пин. Расстояние между контактами всего 4 мм. Одна "сопля" припоя или перетертая изоляция — и у вас будет самопроизвольный поджиг дуги или короткое замыкание в цепи управления. Паяйте быстро, мощным паяльником, не перегревая сам пин дольше 3 секунд.
Это честный промышленный стандарт. Ставишь один раз — забываешь на годы.
