Когда вам нужно просверлить серию одинаковых деталей или быстро зафиксировать заготовку в шаблоне, каждый раз закручивать и раскручивать обычную струбцину — это долго и мучительно. Горизонтальный прижим WorkMan GH‑20400 решает эту задачу одним движением руки. Это миниатюрное, но мощное быстрозажимное устройство, созданное для мгновенной фиксации деталей в ваших кондукторах, сборочных приспособлениях и шаблонах. С его помощью любая повторяющаяся операция превращается в быстрый и точный конвейер.
Горизонтальные прижимы: что это и почему они незаменимы
Горизонтальные прижимы — это разновидность рычажных зажимов, предназначенных для быстрой и надежной фиксации заготовок на рабочем столе или в оснастке. Принцип их действия основан на рычажно-шарнирном механизме: одним движением рукоятки вы надежно прижимаете или полностью освобождаете деталь. Главное отличие горизонтального прижима от вертикального заключается в положении рукоятки в зафиксированном состоянии. У горизонтального прижима рукоятка опускается параллельно рабочей поверхности, что делает его идеальным для низкопрофильных конструкций и ситуаций, когда ничто не должно мешать движению инструмента над заготовкой.

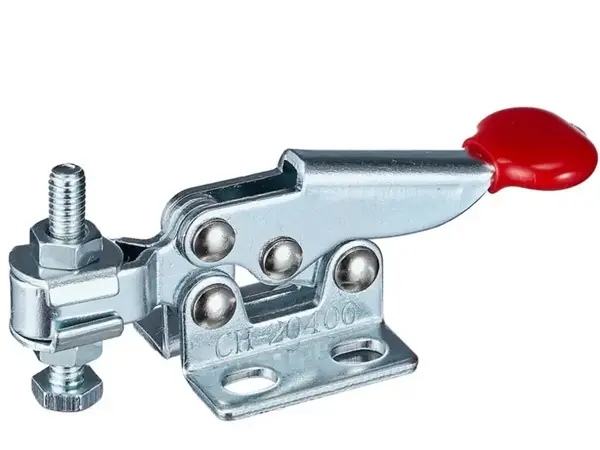

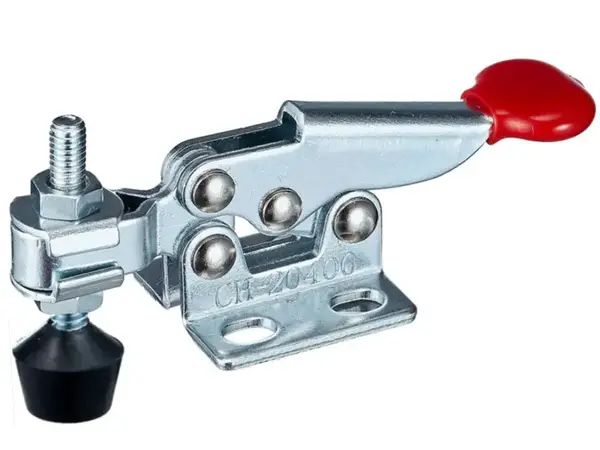

WorkMan GH-20400: миниатюрный силач для точных работ
Эта модель — одна из самых компактных в своем классе, что делает ее незаменимой для работы с мелкими деталями и в условиях ограниченного пространства.
- Несмотря на вес всего в 33 грамма, этот прижим благодаря рычажному механизму создает уверенное удерживающее усилие в 20 кг. Этого более чем достаточно, чтобы надежно зафиксировать небольшую деталь и предотвратить ее смещение во время сверления, склейки или шлифовки.
- Прижим полностью изготовлен из прочной горячекатаной стали с цинковым покрытием, что гарантирует его долговечность и отличную защиту от коррозии в условиях мастерской.
- Угол открытия рукоятки в 60° обеспечивает свободный доступ для установки и снятия заготовки, а продуманная геометрия рычагов позволяет зафиксировать деталь одним легким движением руки.
Примеры использования в реальной работе
Этот компактный прижим — идеальное решение для создания эффективных приспособлений в различных сферах.
- Применяется в деревообработке для создания кондукторов для серийного сверления, фиксации мелких деталей при склейке, шлифовке или фрезеровании.
- Используется в моделизме при сборке моделей самолетов, кораблей и другой техники, где требуется временная фиксация мелких и хрупких элементов.
- Подходит для мастерских по электронике для фиксации печатных плат в специальных держателях для удобной пайки.
- Может использоваться для создания простых сварочных кондукторов для точного позиционирования и фиксации небольших металлических деталей перед сваркой.

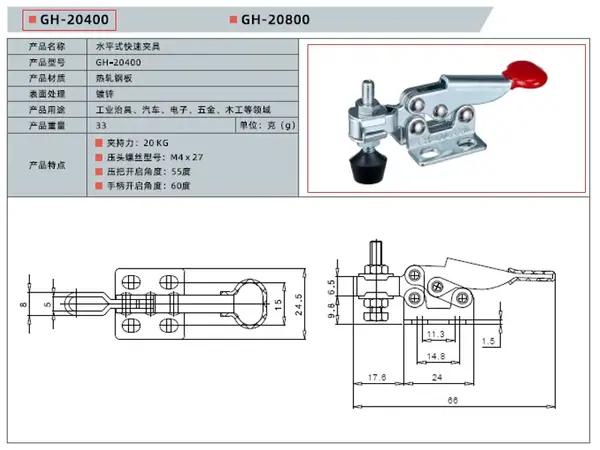

Технические характеристики
- Тип: Прижим горизонтальный, рычажный
- Удерживающее усилие: 20 кг
- Угол открытия рукоятки: 60°
- Угол хода прижимной планки: 55°
- Резьба прижимного винта: M4 х 27 мм
- Материал: Оцинкованная сталь
- Вес: 33 г
Вердикт нашего тестировщика
Недавно я делал серию деревянных шкатулок, и в каждой из 50 крышек нужно было просверлить по 4 одинаковых отверстия. Размечать каждую — это вечность. Я сделал простой кондуктор из фанеры и установил на него четыре этих миниатюрных прижима GH-20400. Они оказались идеального размера! Процесс превратился в конвейер: положил крышку, щелкнул четырьмя рычажками, просверлил, отщелкнул, снял. Всю партию я сделал за 20 минут, вместо полутора часов. И наши тесты это подтвердили: многих смущает его "игрушечный" размер, и мы решили проверить заявленное усилие. Закрепили прижим на стенде, зажали под ним брусок, подключенный к цифровому динамометру, и начали тянуть. Прижим уверенно держал нагрузку вплоть до 22-23 кг! Это доказывает, что заявленные 20 кг — это реальное рабочее усилие, которого с огромным запасом хватает для фиксации небольших заготовок. Делюсь своими наработками: Совет №1 (Точная настройка винта) — Перед тем, как закрепить прижим намертво, отрегулируйте вылет резинового наконечника на винте. Он должен прижимать деталь плотно, но не чрезмерно. Правильная настройка — когда рычаг закрывается с легким, упругим щелчком. Совет №2 (Создавайте свои приспособления) — Сила этих прижимов — в том, что вы можете из них создать. Несколько таких зажимов на куске фанеры могут превратить сложную, повторяющуюся задачу в простой и быстрый процесс. Совет №3 (Горизонтальный или вертикальный?) — Выбирайте этот, горизонтальный, тип, если над вашей заготовкой будет двигаться инструмент (например, фрезер) или если вам нужен низкий профиль, чтобы ничего не торчало вверх. Мой вердикт: WorkMan GH‑20400 — это незаменимый "строительный блок" для любой серьезной мастерской. Это не просто зажим, а элемент для создания эффективности. Для моделистов, столяров и всех, кто выполняет серийные операции, эти устройства экономят часы времени и гарантируют точность. Знайте, модели со статусом «Хит Продаж» на нашем сайте — это не пустой маркетинг, а результат моих строгих тестов. Этот конкретный инструмент прошел мою проверку, и я лично проконтролюрую его комплектацию и работоспособность перед отправкой именно вам.
