Когда кнопка на горелке перестает отзываться или срабатывает через раз, сварщик начинает нервничать. А нервный сварщик — это брак в шве. Часто проблема не в кнопке, а в «уставшем» разъеме, где от вибрации отвалился провод или окислился контакт, увеличив сопротивление цепи управления.
Низкое сопротивление и вибростойкость
В цепях управления сварочных инверторов токи небольшие, но требования к надежности сигнала — критические. Особенно при работе с HF-поджигом, где высоковольтный разряд осциллятора может искать путь наименьшего сопротивления. Здесь использована позолоченная бронза. Золото не окисляется. Это дает нам переходное сопротивление всего в 2,5 мОм. Сигнал на плату управления проходит чисто, без дребезга.

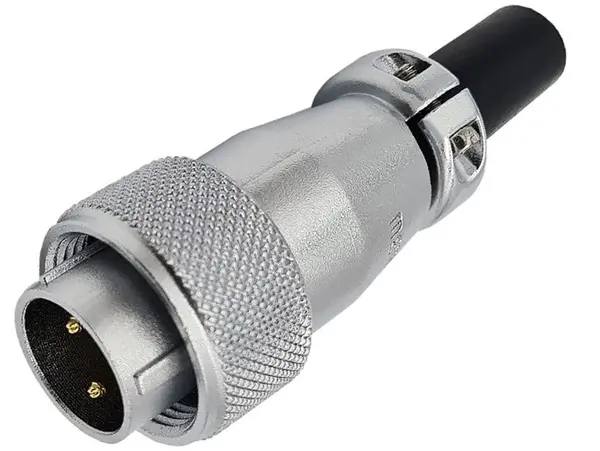

Вторая проблема цеховой эксплуатации — механика. Кабели постоянно дергают, волочат по бетону, наступают на них. Корпус из хромированного цинка работает как экран от помех и как физическая защита. Резьбовая фиксация с накидной гайкой исключает самопроизвольное размыкание. Вы можете тянуть инвертор за рукав горелки (хоть это и варварство) — разъем не выскочит.
Примеры использования (Сценарии)
- Ремонт TIG-горелок: Замена штатных пластиковых разъемов на горелках WP-17/18/26 для повышения надежности контакта кнопки управления.
- Плазменная резка (CUT): Подключение управляющих цепей плазмотронов, где важна защита от высокочастотных наводок.
- Автоматизация сварки: Коммутация педалей дистанционного управления током (Remote Control) для аргонодуговых установок.
- Промышленная электроника: Соединение датчиков и исполнительных механизмов на станках с ЧПУ в зонах повышенной вибрации.
Технические характеристики
- Номинальный ток: 10 А
- Рабочее напряжение: 500 В (AC)
- Испытательное напряжение (1 мин): 1500 В
- Материал корпуса: Цинковый сплав (никелирование/хромирование)
- Материал контактов: Бронза с золотым напылением
- Изолятор: Полифениленсульфид (PPS), термостойкость до 260℃
- Сопротивление изоляции: > 2000 MΩ
- Контактное сопротивление: < 2,5 mΩ
- Диаметр контакта / пайки: 1.5 мм / 1.0 мм
- Посадочный диаметр корпуса: 16 мм
- Монтаж провода: Пайка
- Рабочая температура: -40...+85℃
- Ресурс: 500 циклов сочленения
Экспертное мнение (Inside e-1.com.ua)
Мы видели сотни разъемов, которые плавятся при первой же попытке их припаять. Дешевый пластик течет, пин «уплывает» в сторону, и разъем можно выбрасывать. Здесь история другая. Инженерный нюанс: изолятор выполнен из полифениленсульфида (PPS). Этот материал держит 260 градусов. Вы спокойно прогреете массивный контакт паяльником, олово затечет в стаканчик (solder cup), а пластик даже не размягчится. Это кардинально упрощает монтаж.
Совет сервиса: Диаметр чашечки под пайку — 1.0 мм. Не пытайтесь запихнуть туда толстый провод целиком. Если у вас кабель управления сечением 0.75 мм² или больше, залудите конец плотно и, если нужно, немного подточите надфилем. И обязательно надевайте термоусадку на каждый пин после пайки. Расстояние между контактами 4 мм — это много, но "волосок" провода, торчащий в сторону, может закоротить цепь, и инвертор сойдет с ума, включив газ или дугу самопроизвольно.
Это не военная приемка для космоса, но для жестких условий цеха, где пыль, грязь и удары — ежедневная норма, этот разъем подходит идеально. Он переживет саму горелку.
