Если вы привыкли варить «как деды» через стандартный цанговый зажим с тремя отверстиями, переход на газовую линзу станет для вас культурным шоком. Обычная сопловая система выдает газ турбулентным вихрем. Это работает на плоскости, но стоит чуть наклонить горелку или выдвинуть электрод дальше 5 мм — подсос воздуха неизбежен. Шов чернеет, поры гарантированы. Газовая линза меняет физику процесса.
Многослойная сетка: Ламинарный поток вместо хаоса

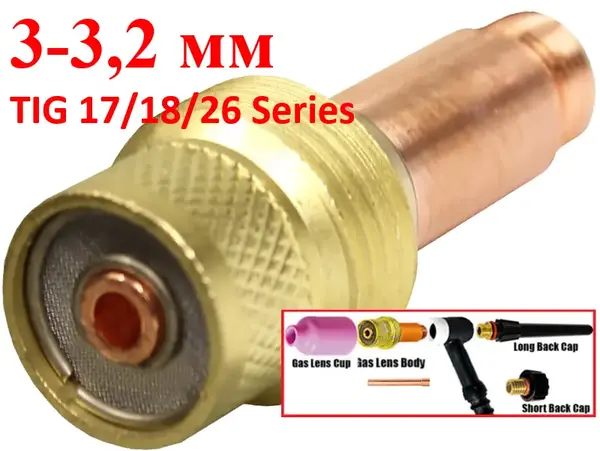

Внутри этого латунного корпуса стоит пакет из мелкоячеистых нержавеющих сеток. Они работают как «выпрямитель» потока (flow straightener). Аргон, проходя через них, теряет турбулентность и выходит плотным, спокойным столбом. Это позволяет:
- Выдвигать вольфрам на 15-20 мм. Вы можете залезть электродом в острый внутренний угол или вглубь трубы, и газовая защита не сорвется.
- Экономить газ. Благодаря отсутствию завихрений, эффективная защита обеспечивается на меньшем расходе (часто можно скинуть 1-2 литра).
Почему это расходник? (Хроника смерти линзы)
Новички часто спрашивают: «Зачем мне три штуки, это же латунь, что ей будет?». Отвечаю: линза живет до первого серьезного «макания».
Сценарий 1: Загрязнение сетки. Вы коснулись вольфрамом ванны. Брызги металла (даже микроскопические) летят вверх и налипают на сетку. Очистить её невозможно. Забитая ячейка начинает искривлять поток, защита пропадает.
Сценарий 2: Пары металлов. При сварке на высоких токах (особенно цинка или грязного алюминия) испарения оседают на холодной сетке конденсатом. Сетка «зарастает», пропускная способность падает. Горелка начинает греться, а шов — «кипеть».
Сценарий 3: Перегрев. Линза массивнее обычной цанги, она аккумулирует тепло. Если на воздушной горелке (WP-17/26) дать 200А без перерыва, латунь может «поплыть», а сетка — прогореть.
Примеры использования (Сценарии)
- Сварка нержавеющих баков: Работа в углах, где нужно длинное выдвижение электрода для визуального контроля.
- Титан и спецсплавы: Там, где малейшая турбулентность и подсос кислорода приводят к выбраковке изделия.
- Обучение новичков: Линза прощает ошибки с углом наклона горелки и дистанцией до детали.
Технические характеристики
- Диаметр вольфрамового электрода: 3.2 мм (также подходит для 3.0 мм).
- Совместимые серии горелок: WP-17, WP-18 (вода), WP-26.
- Материал корпуса: латунный сплав.
- Материал фильтра: многослойная нержавеющая сетка.
- Рабочий ток: оптимально 150–220 Ампер (зависит от ПВ горелки).
Экспертное мнение (Inside e-1.com.ua)
Вольфрам диаметром 3.2 мм — это артиллерия калибра TIG. Это токи под 200 Ампер, сварка алюминиевых картеров, толстых фланцев и нержавейки от 4 мм. На таких токах кипение ванны очень интенсивное.
Инженерный нюанс: Одной линзы вам не хватит. Это аксиома. Случайный «чирк» электродом по детали, выброс металла из ванны при сварке алюминия на переменке (AC) — и сетка забита. Восстановить её нельзя, продуть — бесполезно. С поврежденной линзой вы потратите баллон аргона, а швы будут серыми.
Совет сервиса: При установке линзы обязательно используйте специальный фторопластовый изолятор (адаптер) для линз. Штатный изолятор от обычной цанги сюда не подойдет — у линзы диаметр посадки шире. Без него вы замкнете сопло на корпус.
Это не тюнинг, это обязательный элемент для тех, кто хочет видеть «цветные» швы на нержавейке, а не черный нагар.
