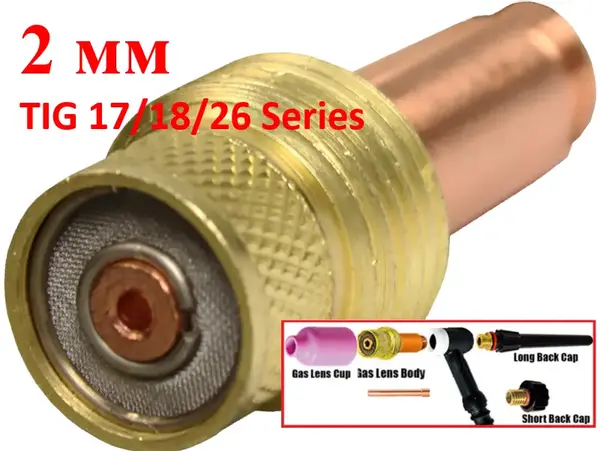

Стандартный цанговый держатель выдает газ хаотичным турбулентным облаком. Как только вы выдвигаете вольфрам чуть дальше сопла — защита срывается, аргон смешивается с воздухом, и шов чернеет. Газовая линза меняет физику процесса. Внутри этого латунного корпуса стоит пакет мелкоячеистых сеток из нержавейки. Они работают как соты в аэродинамической трубе: разбивают турбулентность и выпрямляют поток газа в струну. Это ламинарный поток.
Почему это расходник и зачем покупать запас?
Многие новички считают корпус линзы «вечной» деталью, как саму горелку. Это фатальная ошибка. Сетка линзы — это фильтр тонкой очистки, стоящий на передовой.
Во время сварки, особенно на загрязненном металле, случаются микро-взрывы ванны. Мельчайшие брызги раскаленного металла залетают внутрь сопла и прилипают к сетке. Очистить её невозможно — ячейка слишком мелкая. Одна капля перекрывает сектор обдува, струя становится кривой, защита падает. Вы начинаете крутить настройки расхода газа, а проблема в забитой сетке. В цеху такие корпуса меняют ведрами, как наконечники на полуавтомате.
Примеры использования (Сценарии)
- Сварка внутренних углов (Fillet Welds): Линза позволяет выдвинуть вольфрам на 15-20 мм. Сварщик может "залезть" иглой в самый глухой угол, куда не пролезет керамика, и при этом газовая защита останется надежной.
- Работа с титаном и нержавейкой: Эти металлы не прощают кислорода. Ламинарный поток от линзы укрывает ванну плотным "одеялом" даже при боковом сквозняке в цеху.
- Диапазон токов 70-150А: Вольфрам 2.0 мм — это самый ходовой диаметр для толщин 1.5–3.0 мм. Линза стабилизирует дугу на этих токах, не давая ей "гулять".
Технические характеристики
- Совместимость: Горелки серий WP-17, WP-18, WP-26
- Диаметр вольфрамового электрода: 2.0 мм
- Тип потока: Ламинарный
- Материал корпуса: Латунь
- Материал сеток: Нержавеющая сталь
Экспертное мнение (Inside e-1.com.ua)
Я видел сотни испорченных швов только из-за того, что сварщик "экономил" на линзе. Когда сетка забивается нагаром или парами металлов, она перестает работать как выпрямитель и начинает работать как пробка. Инженерный нюанс: теплоотвод у линзы лучше, чем у обычного цангодержателя, за счет массы латуни. Но если вы перегреете горелку (например, на токах выше 160А без водяного охлаждения), сетки внутри могут просто деформироваться от жара, и "фокусировка" газа пропадет.
Совет сервиса: Линза «живет» до первого касания ванны. Если вы случайно макнули вольфрамом в расплав, и металл брызнул на сетку — меняйте корпус. Не пытайтесь ковырять его иголкой. Испорченная геометрия сетки создаст завихрения, которые подсосут воздух в зону сварки. Это расходник. Смиритесь. Держите в запасе 3-5 штук.
