Связь между источником тока и подающим механизмом — это нервная система полуавтомата. Один отгнивший провод в разъеме, и сварка встала. Подача проволоки дергается, клапан газа не открывается. Проблема большинства штатных штекеров в том, что их невозможно нормально перепаять в полевых условиях без паяльной станции и микроскопа. Здесь конструкция иная.
Ремонтопригодность силового корпуса

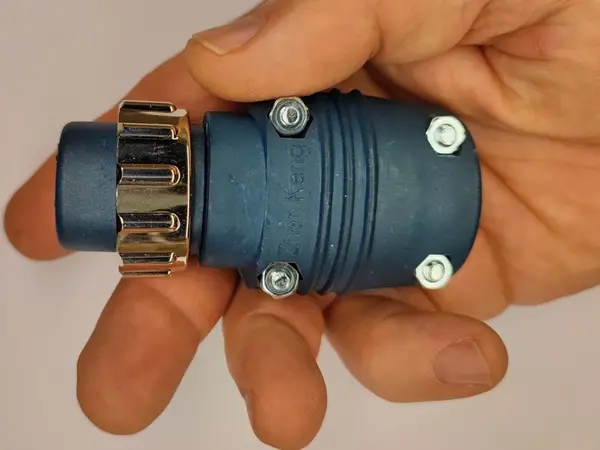

Главное отличие этого разъема от цельных литых аналогов — «ракушка» на четырех винтах. Корпус состоит из двух половин. Это меняет всё. Вам не нужно продевать кабель через узкую резиновую манжету, рискуя порвать изоляцию жил. Вы просто раскладываете жилы, спокойно припаиваете их к пинам (доступ открыт со всех сторон) и зажимаете корпус винтами.
Механика фиксации здесь работает на зажим кабеля, как тиски. Четыре стяжных болта намертво фиксируют резиновую оболочку кабеля управления. Когда сварщик тянет за шлейф (а он будет тянуть, это неизбежно), нагрузка идет на пластик корпуса, а не на нежные места пайки. Контактная группа изолирована от механического рывка. Это продлевает жизнь кабельной сборке в разы.
Сценарии использования
- Ремонт рукавов MIG/MAG: Замена раздавленных или оторванных штатных разъемов на полуавтоматах типа Panasonic, Jasic, Shyuan.
- Модернизация постов: Удлинение кабелей управления при выносе подающего механизма от источника на 10–15 метров (работа на стапелях).
- Кастомные сборки: Создание переходников для подключения китайских подающих к европейским источникам (требуется знание распиновки).
Технические характеристики
- Тип разъема: Штекер кабельный (Папа/Male)
- Количество контактов: 6 pin
- Стандарт совместимости: Panasonic type
- Фиксация на панели: Накидная гайка (металл)
- Тип корпуса: Разборный (на винтах)
Экспертное мнение (Inside e-1.com.ua)
Сварщики часто жалуются на стандартные цилиндрические разъемы с задней гайкой. Там резьба часто срывается, и «хвост» разъема начинает болтаться, перетирая провода. Мы ввели в ассортимент этот вариант именно из-за "грубой" конструкции.

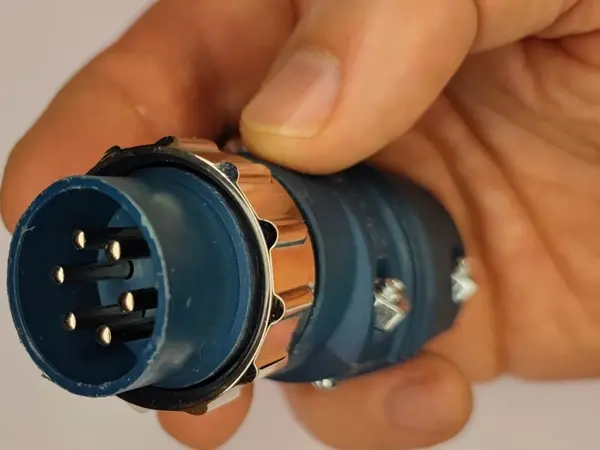

Инженерный нюанс: обратите внимание на направляющий ключ (выточку) на пластике и ответной части. Пластик здесь жесткий, термопластичный. Если вы попробуете вставить разъем не по ключу и с силой затянуть гайку — вы сомнете пины. Это не резина, он не простит перекоса.
Совет сервиса: перед пайкой обязательно прозвоните кабель и зарисуйте распиновку старого разъема. Цветовая маркировка проводов у китайских производителей не стандартизирована. Синий провод не всегда «минус», а красный не всегда «плюс». Ошибка в распайке может сжечь плату управления протяжкой.
Это не военный разъем с позолотой и IP68. Купать его в масле нельзя. Но для сухого цеха или монтажа под навесом — это рабочая лошадка, которую можно починить одной отверткой.
