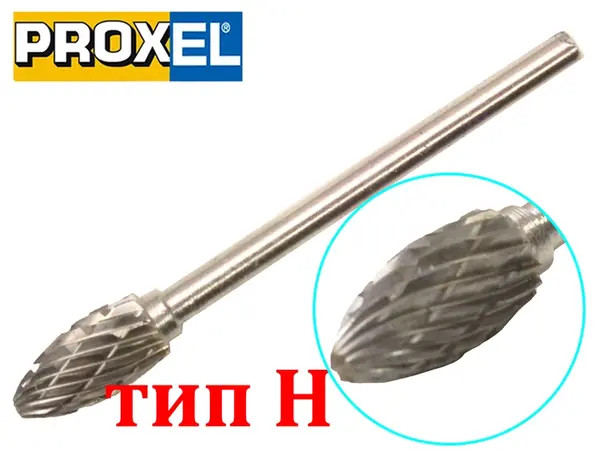

Форма "Пламя" (Тип H) — это, пожалуй, самый недооцененный профиль в арсенале мастера. Многие берут цилиндр или шар, а потом мучаются на сопряжении поверхностей. Цилиндр оставляет "ступеньку", шар роет канаву. Пламевидная головка работает иначе. Это универсальный радиусный инструмент. Она позволяет обрабатывать округлые переходы и фасонные поверхности, меняя пятно контакта простым наклоном гравера.
Переменный радиус и контроль съема
Геометрия головки уникальна тем, что у нее нет ни одной прямой линии. Это сплошная выпуклая кривая. Работая "пузом" фрезы, вы снимаете массу металла. Смещаясь к кончику, вы переходите в режим тонкой гравировки.
Зубья здесь нарезаны крест-накрест (Double Cut). Для ручного инструмента это обязательное условие. Такая насечка перемалывает стружку в мелкую сыпучую фракцию, а не снимает длинную сливную ленту. Результат — фрезу не уводит в сторону при скачках плотности металла. Инструмент послушен, даже если у вас дрогнула рука.
Примеры использования (Сценарии)
- Мотористы (Портинг ГБЦ): Идеальна для сглаживания "ступенек" внутри впускных каналов и обработки направляющих клапанов (обтекаемая форма).
- Литейное производство: Зачистка остатков литников в труднодоступных углублениях, где нужна плавная линия перехода.
- Сварщики: Обработка угловых швов, когда нужно получить вогнутый радиус шва (галтель) без подрезов основного металла.
- Дизайн по металлу: Создание глубоких фактур и плавных "перетекающих" линий на стали и латуни.
Технические характеристики
- Форма: Пламевидная (Тип H).
- Наружный диаметр рабочей части: 6 мм.
- Диаметр хвостовика: 3 мм.
- Материал рабочей части: Твердый сплав (Карбид вольфрама).
- Тип насечки: Двойная перекрестная (универсальная по металлу).
- Совместимость: Закаленная сталь, чугун, нержавейка, медь, титан.
Экспертное мнение (Inside e-1.com.ua)
Есть один нюанс, о котором молчат в каталогах. Конструктив: обратите внимание на тонкий кончик "пламени". Там линейная скорость вращения падает почти до нуля, а нагрузка — максимальная. Если вы с силой воткнете носик фрезы в сталь, пытаясь просверлить отверстие, вы его отломите. Гарантирую. Кончик предназначен только для легкой доводки.
Совет сервиса: эта фреза боится перегрева в месте пайки головы к хвостовику. Если вы работаете глубоко внутри детали (например, в трубе), давайте инструменту остыть каждые 30 секунд. Карбид вольфрама температуру выдержит, а вот припой может "поплыть", и голова останется в детали. Обороты держите высокими, нажим — средним.
Тип H — это инструмент для эстетов и тех, кому нужна идеальная аэродинамика или гидравлика поверхностей. Грубую обдирку делайте цилиндром, а красоту наводите "пламенем".
