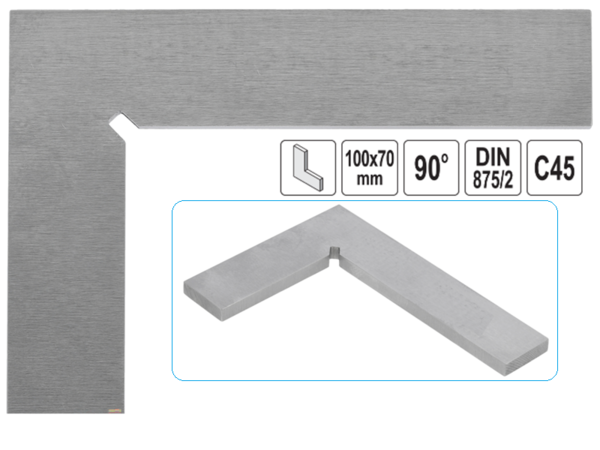

Строительный угольник врет. Это аксиома. Для сборки опалубки его точности хватит, но если вы попытаетесь выставить по нему перпендикулярность суппорта токарного станка или собрать раму под сварку с допуском в полмиллиметра — получите брак. Здесь другая лига. Класс точности 2 по DIN 875. Это не эталон для лаборатории, но честный рабочий инструмент для цеха.
Геометрия DIN 875/2 и нюанс внутреннего угла
Инструмент вырезан из единого листа углеродистой стали марки 45 (C45). Это не "сыромятина", но и не каленая до хрупкости сталь. Золотая середина. Поверхность шлифованная, что критично для проверки методом "на просвет". Вы прикладываете угольник к детали, смотрите на источник света и видите малейшую щель. Если свет проходит — угла нет.
Главный вопрос новичков: зачем нужен пропил во внутреннем углу? Это не дефект литья. Это технологическая выемка для "разгрузки" угла. При металлообработке на деталях часто остаются заусенцы, или сам угол заготовки имеет крошечный радиус скругления. Если бы угольник был идеально острым внутри, он бы упирался в этот мусор и не прилегал плотно. Паз позволяет инструменту "проглотить" неровность и лечь на плоскости идеально ровно. Без этого паза точные измерения невозможны.
Примеры использования (Сценарии)
- Сварщики-аргонщики: Сборка конструкций из профильной трубы, где зазор в 1 мм даст увод диагонали на сантиметр.
- Фрезеровщики: Первичная установка тисков на стол станка и проверка перпендикулярности заготовки после чернового прохода.
- Слесари-инструментальщики: Разметка листового металла под резку, где требуется строгий угол 90° без отклонений.
Технические характеристики
- Размер: 100х70 мм
- Тип: Плоский (без широкого основания)
- Материал: Углеродистая сталь #45 (C45)
- Стандарт точности: DIN 875/2
- Покрытие: Шлифовка, полировка
- Особенность: Разгрузочная выемка во внутреннем углу
Экспертное мнение (Inside e-1.com.ua)
Почему мы держим этот артикул? Потому что он предсказуем. Мы проверяли партию на поверочной плите: отклонения укладываются в допуски второго класса. Для настройки ЧПУ-станков я бы его не брал (там нужен класс 0 или 1), но для любой слесарной "грязи" — это лучший выбор. Инженерный нюанс: обратите внимание на толщину металла. Он не играет в руках. Жесткость достаточная, чтобы использовать его как направляющую для чертилки.
Совет сервиса: Сталь C45 ржавеет. Мгновенно. В нашем климате, особенно осенью, достаточно оставить его в неотапливаемом гараже на ночь, чтобы утром найти рыжим. Держите под рукой промасленную ветошь. Поработали — протерли. И никогда, слышите, никогда не бросайте его в ящик с ключами. Одна вмятина на грани — и это уже не измерительный инструмент, а кусок металлолома.
Инструмент для тех, кто понимает, что 89.5 градусов — это не 90.
