Если "пятерка" и "шестерка" — это ювелирная работа, то сопло №7 — это универсальный солдат вашего цеха. Самый ходовой размер. Именно его накручивают на горелку в 80% случаев, когда нужно варить "всё подряд" — от профильной трубы до фланцев. Почему? Потому что выходной диаметр 11 мм прощает ошибки угла наклона горелки, которые на узком сопле привели бы к подсосу воздуха и порам.
Гидродинамика газовой линзы и вылет электрода
Главная магия этого сопла раскрывается только на корпусе газовой линзы. Сетка линзы разбивает турбулентный вихрь, выпрямляя поток аргона в струну. Сопло №7 этот поток калибрует.
Что это дает на практике? Вылет вольфрама (Stick-out).
На обычном сопле без линзы вылет ограничен 3-5 мм. Выдвинете дальше — газ рассеется, шов почернеет. С этим соплом и линзой вы можете смело выдвигать иглу на 10-12 мм и лезть в острые углы. Ламинарный поток "облизывает" электрод на большом расстоянии, сохраняя инертную среду. Для тавровых швов это спасение.
Примеры использования (Сценарии)
- Нержавеющая сталь (AISI 304/316): Работа на токах 80-120А. Широкий охват газа позволяет варить "своим телом" без присадки, получая золотистый шов без серой окиси.
- Алюминий (AC TIG): Сопло №7 дает достаточное пятно катодной очистки. Оксидная пленка разбивается широко, позволяя контролировать края ванны.
- Трубные узлы: Сварка неповоротных стыков "через зеркало", где нужен длинный вылет вольфрама, чтобы видеть дугу.

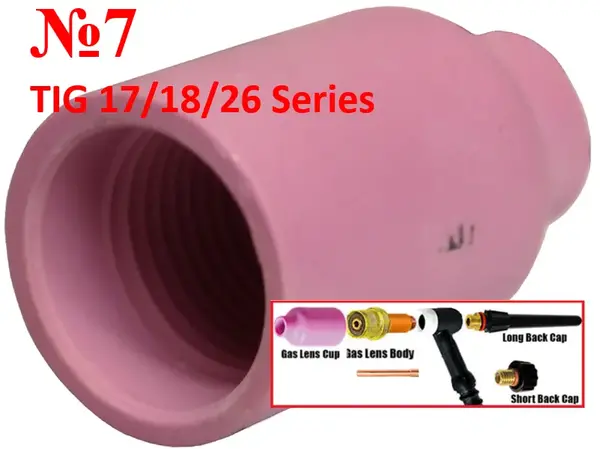

Технические характеристики
- Тип: Сопло для корпуса газовой линзы (не подходит для стандартных цанг!).
- Номер: №7.
- Выходной диаметр: 11,0 мм.
- Материал: Alumina (Оксид алюминия).
- Совместимость: Горелки WP-17, WP-18, WP-26.
- Оптимальный диаметр вольфрама: 2.4 мм (допустимо 1.6 и 3.2 мм).
Экспертное мнение (Inside e-1.com.ua)
Вы спрашиваете, почему их берут пачками? Потому что керамика живет до первого падения.
Инженерный нюанс: Керамика Alumina держит температуру, но физически она — стекло. Удар горелкой об стол — скол резьбы. Падение на бетон — трещина. Даже резкое охлаждение (например, положили горячую горелку на холодную деталь зимой) может вызвать микротрещину. А треснувшее сопло — это подсос воздуха (эффект эжекции). Вы будете менять газ, точить вольфрам, грешить на аппарат, а проблема — в невидимой трещине на керамике.
Совет сервиса по вольфраму:
Для этого сопла (№7) идеальный вольфрам — 2.4 мм.
Если варите нержавейку: вылет можно делать минимальным (3-4 мм) для идеальной газовой защиты и цвета шва.
Если варите алюминий: выдвигайте электрод чуть дальше (5-7 мм), так как на переменном токе (AC) дуга "гуляет" шире, и вам нужен обзор. И помните: если электрод "утонул" в сопле, вы начнете греть саму керамику, а не деталь. Сопло покраснеет и лопнет.
