В TIG-сварке есть правило: чем меньше диаметр сопла, тем хуже защита ванны, но лучше доступ. "Четверка" (№4) — это хирургический инструмент. Вы не варите этим соплом броню танка. Вы берете его, когда нужно залезть вольфрамом в острый угол коллектора или проварить корень шва в глубокой V-образной разделке, куда стандартная "семерка" просто не пролезает физически.
Гидродинамика ламинарного потока в узком сечении
Это сопло предназначено только для работы с газовой линзой. Накручивать его на стандартный цанговый держатель с дырками — преступление против физики. Почему? Потому что выходное отверстие всего 6.5 мм. Если подать сюда турбулентный поток, он подсосет воздух уже на вылете в 5 мм, и вы получите поры в шве.
Сетка газовой линзы выпрямляет поток аргона, делая его плотным столбом. Это позволяет этому крошечному соплу держать защиту даже при диком вылете вольфрама в 15-20 мм. Керамика здесь — расходник мгновенного действия. Она умирает не от старости, а от термоудара и гравитации. Оксид алюминия держит температуру, но он хрупкий, как стекло. Уронили горелку — трещина. Перегрели на токе 150А — трещина. Резко охладили сквозняком — снова трещина. Поэтому покупать их поштучно — это каждый раз останавливать работу и бежать в магазин.
Примеры использования (Сценарии)
- Сварка "пауков" выхлопных систем: Провар стыков труб в местах схождения 4-х патрубков, где горелка зажата со всех сторон.
- Корень шва (Root pass): Первый проход в толстостенной трубе. Сопло №4 позволяет опустить электрод глубоко в зазор, опираясь керамикой на фаски.
- Приборостроение: Сварка тонкой нержавейки (0.8-1.0 мм) на малых токах, где широкое пятно защиты не нужно, а обзор критичен.
Технические характеристики

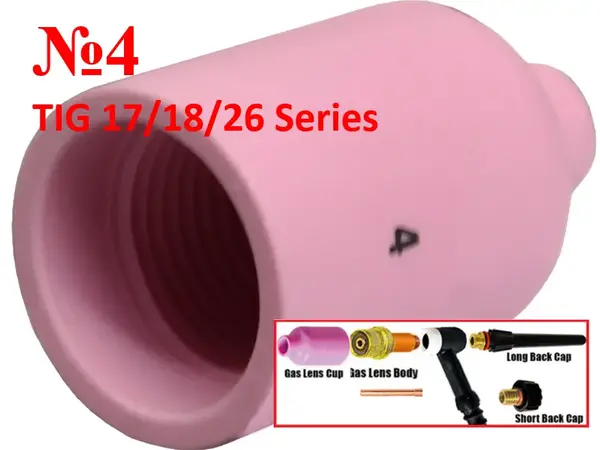

- Тип: сопло керамическое для газовой линзы
- Номер: №4 (1/4 дюйма)
- Диаметр выходного отверстия: ~6.5 мм
- Длина: 40 мм
- Материал: оксид алюминия (Al2O3)
- Совместимость: горелки TIG серий 17, 18, 26
Экспертное мнение (Inside e-1.com.ua)
Многие новички пытаются варить "четверкой" алюминий. Забудьте. На переменном токе (AC) зона катодной очистки будет ничтожной, а керамика перегреется и лопнет через минуту. Это сопло для DC-тока, для стали, нержавейки и титана.
Инженерный нюанс: Под этот диаметр (6.5 мм) предел рабочего тока — 110-120 Ампер. Если дадите больше, керамика начнет светиться малиновым, а резьба "прикипит" к корпусу линзы. Оптимальный вольфрам под него — 1.6 мм или 2.4 мм (заточенный "в иглу").
Совет сервиса по вылету: С газовой линзой и этим соплом вы можете выдвигать вольфрам на 2-2.5 диаметра сопла (до 15 мм), если в цеху нет сквозняка. Это спасение для тех, кто варит внутри угловых соединений. Но помните: как только вы касаетесь соплом раскаленного металла (техника Walking the Cup), на керамике образуется "нагар", который меняет геометрию потока. Меняйте их сразу, как только край стал щербатым, иначе защита "поплывет".
