Турбулентность — враг сварщика. Обычный цанговый держатель работает как брандспойт, выдавая газ хаотичным вихрем. На малых вылетах это терпимо. Но стоит чуть отвести руку или выдвинуть электрод, как вихрь подсасывает воздух извне. Итог: поры в шве и окисленный, черный вольфрам. Этот корпус с газовой линзой меняет физику процесса. Многослойная сетка из нержавейки разбивает поток, выравнивает давление и формирует плотный, ламинарный «столб» аргона, который обволакивает ванну даже на ветру.
Почему линза — это расходник (и зачем брать запас)
Многие считают корпус цанги «вечной» деталью. Это ошибка. Газовая линза живет ровно до тех пор, пока чисты ее сетки.
Сценарии смерти:
1. «Макание» в ванну. Классика жанра. Одно неловкое движение на потолочном шве, капля металла попадает на сетку — и линза превращается в пробку. Чистить бесполезно, геометрия ячеек нарушена.
2. Конденсация паров. При сварке грязного алюминия или оцинковки пары металлов летят вверх и оседают на холодной сетке, «цементируя» её просвет. Газ начинает идти криво.
3. Термическая усталость. Горелки WP-9/20 — воздушные. На токах 100-140А (рабочий диапазон для 2.0 мм) латунь корпуса постоянно расширяется и сжимается. Резьба «плывет», сетка деформируется.Поэтому профи всегда имеют в кейсе 3-5 запасных линз. Остаться без них в середине смены — значит остановить работу.
Примеры использования (Сценарии)
- Сварка внутри труб и углов: Линза позволяет выдвинуть электрод на 15-20 мм, чтобы добраться до корня шва в тавровом соединении, не теряя защиты.
- Титан и "нержа": Работа с металлами, где цвета побежалости недопустимы. Линза обеспечивает зеркальную ванну и золотистый шов.
- Работа на весу: Когда рука дрожит и расстояние до детали "гуляет", широкий газовый купол прощает ошибки по высоте дуги.
Технические характеристики

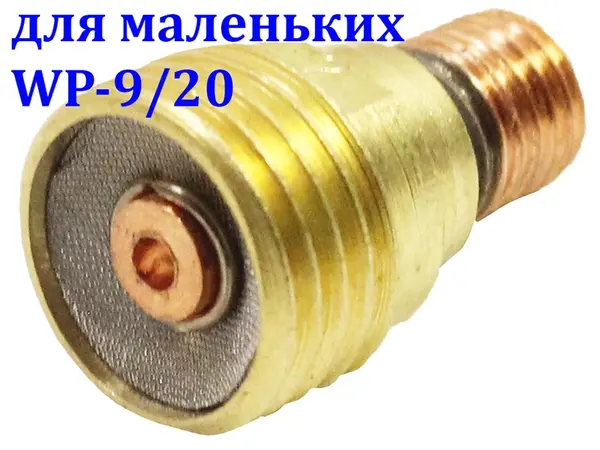

- Тип: Корпус цанги с газовой линзой (Gas Lens).
- Совместимость: Горелки WP-9, WP-20, WP-25.
- Диаметр вольфрама: 2,0 мм.
- Материал сетки: Нержавеющая сталь (AISI 304).
- Поток газа: Ламинарный.
- Требуемое сопло: Специальная серия с широкой посадкой.
Экспертное мнение (Inside e-1.com.ua)
Диаметр 2.0 мм — это золотая середина для маленьких горелок. Вы перекрываете диапазон токов от 50 до 150 Ампер (DC). Это 80% всех задач: от выхлопных систем (стенка 1.5 мм) до фланцев. Инженерный нюанс: обычная цанга режет вам руки, ограничивая вылет электрода до 5-6 мм. С этой линзой вы можете нарушить правило.
Рекомендации по вылету (Stick-out):
— Стандарт: 3 диаметра (6 мм) — идеально для стыковых швов.
— Углубления: Смело ставьте 5-8 диаметров (10-16 мм). Ламинарный поток «донесет» аргон до ванны, не смешивая его с воздухом.
— Титан: Используйте сопло №8 или №10. Вылет 10 мм.Но помните: линза требует широкой керамики. Не пытайтесь накрутить сюда стандартные узкие сопла — резьба не подойдет.
