В ремонте старой иномарки или промборудования размер 23 мм — это головная боль. Это не стандартные 22 или 24 мм. Это "нечетный" размер, который встречается на болтах подвески VAG, старых японских моторах или американской гидравлике. Искать под него отдельный шестигранник, потом отдельный E-профиль, потом дюймовую головку — дорого и глупо. Здесь нужен "Универсальный солдат". Профиль Spline решает проблему совместимости за счет геометрии, а не магии.
Геометрия Spline: Как это работает?

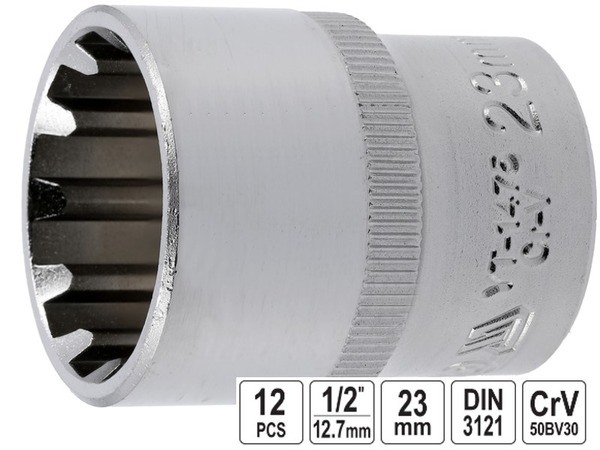

Взгляните внутрь чашки. Это не просто "много зубчиков". Это рассчитанная система чередования граней, которая позволяет одной головкой перекрыть 7 типов крепежа. В отличие от жесткого шестигранника, который давит на углы (и слизывает их), Spline работает плоскостями зубьев, распределяя нагрузку. Для размера 23 мм это критично, так как моменты затяжки здесь уже превышают 200 Нм.
Что открутит эта головка (Совместимость)?
Профиль Spline (SPL) называют "всеядным". Вот список того, что капитулирует перед этой головкой:
- Метрический 6-гранник: Стандартные болты 23 мм.
- Метрический 12-гранник: Болты ГБЦ и ответственных узлов двигателей (часто Toyota, Nissan).
- Профиль Torx (E-стандарт): Внешние "звездочки", которые любят ставить на немецкие шасси.
- Дюймовый крепеж (Imperial): 29/32 дюйма. Spline компенсирует разницу между метрикой и дюймом за счет глубокой посадки.
- Трех- и четырехгранные гайки: Специфический крепеж пробок сливов масла или гидравлических штуцеров.
- Поврежденный крепеж: Если грани болта "слизаны" на 50%, обычный ключ провернется. Spline зацепится за оставшиеся живые участки посередине грани.
Технические характеристики
- Тип профиля: Spline (Универсальный 12-гранный)
- Размер: 23 мм
- Посадочный квадрат: 1/2" (12.7 мм)
- Материал: CrV 50BV30 (Легированная хром-ванадиевая сталь)
- Твердость: 42-46 HRC (Оптимум для ручного инструмента)
- Покрытие: Микро-финиш (матовый хром) + полировка
- Стандарт: DIN 3121
Экспертное мнение (Inside e-1.com.ua)
Новички часто путают Spline, 12-гранную головку и Torx. Инженерный нюанс: Spline — это надстройка над ними всеми. Обычный Torx E-типа не налезет на шестигранник. Обычная 12-гранная головка проскользнет на квадратной гайке. Spline берет всё.
Главное преимущество в тесном пространстве — угол перехвата. Чтобы переставить обычный рожковый ключ, вам нужно 60 градусов поворота. Для Spline достаточно 30 градусов. Когда вы крутите дальний болт крепления рычага, где трещотка делает всего два щелчка, это спасает нервы.
Честное предупреждение: Сталь CrV 50BV30 великолепна для ручной работы. Она пружинит и держит нагрузку. Но не ставьте эту головку на ударный гайковерт. Ударная нагрузка разобьет тонкие грани универсального профиля. Для пневматики нужен молибден (Cr-Mo) и толстые стенки. Это инструмент для воротка и трещотки.
