Размер 22 мм — это уже не игрушки. Это размер силового крепежа подвески, подрамников и колес тяжелых внедорожников. Обычно под этот размер механик держит ударную шестигранную головку. Но что делать, если болт имеет 12 граней? Или это «американец» с дюймовым крепежом? Или, что хуже всего, грани болта сгнили от дорожной соли? Здесь вступает в игру профиль Spline.
Почему Spline называют «универсальным солдатом»?
Геометрия этой насадки — это не маркетинг, это чистая тригонометрия. В отличие от жесткого шестигранника, зубья Spline имеют специальный радиус закругления. Это позволяет одной головке 22 мм работать с целым зоопарком стандартов:
- Метрика (HEX): Стандартные шестигранные болты на 22 мм.
- Дюймовый стандарт (SAE): Это киллер-фича. 22 мм почти идеально соответствуют дюймовому размеру 7/8". Если вы ремонтируете американскую технику (Ford, John Deere, CAT), этот ключ спасет вас от поиска дюймового набора.
- 12-гранные болты: Часто встречаются на фланцах карданов и в двигателях (болты коленвала), где нужно передать момент более 200 Нм.
- Torx (Е-профиль): Spline совместим с внешними «звездочками» (размеры типа E28), которые 6-гранная головка просто не наденет.
- Поврежденный крепеж: Главная боль слесаря — «слизанные» углы. Spline давит не на углы (их там уже нет), а в центр грани. Он способен выкрутить гайку даже при 50% износе граней.
Spline против Torx и 12-гранников: в чем подвох?
Многие путают эти понятия. Запомните: Spline — это надстройка над системой Torx. Головка Spline открутит болт Torx. А вот головка Torx (E-шка) обычный шестигранный болт не возьмет никогда.
Кроме того, есть нюанс работы в тесноте. Чтобы переставить обычный накидной ключ или 6-гранную головку, вам нужен сектор поворота в 60 градусов. Под капотом или в арке колеса такого пространства часто нет. У Spline шаг зуба в два раза чаще — угол перехвата всего 30 градусов. Это позволяет крутить гайки там, где трещотка делает всего два щелчка.
Примеры использования (Размер 22 мм)
- Колесный крепеж: Гайки 22 мм (и 7/8") стоят на Range Rover, Toyota Land Cruiser 100/200, тяжелых пикапах (Dodge Ram) и многих микроавтобусах.
- Двигатель и трансмиссия: Центральный болт шкива коленвала на многих моторах имеет голову на 22. Здесь важно точное прилегание, чтобы не сорвать болт с моментом затяжки под 300 Нм.
- Подвеска: Болты крепления передних рычагов, шаровых опор и сайлентблоков на коммерческом транспорте.
- Датчики: Лямбда-зонды (кислородные датчики) имеют шестигранник 22 мм. Эта головка подойдет для их монтажа (если не мешают провода или разъем проходит внутрь).

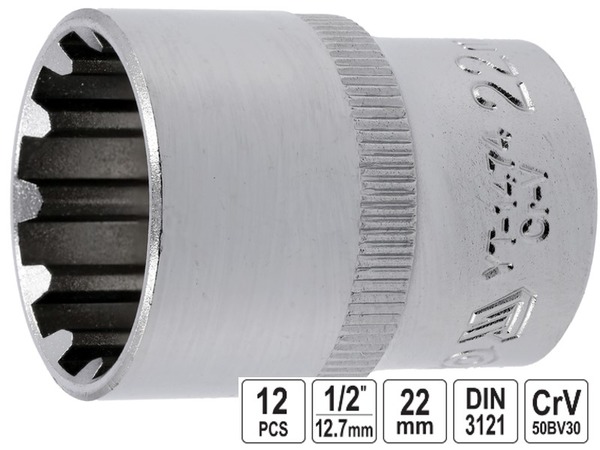

Технические характеристики
- Профиль: 12-гранный универсальный (Spline)
- Размер: 22 мм (совместим с 7/8")
- Посадочный квадрат: 1/2" (12.7 мм)
- Материал: Cr-V 50BV30 (с легирующими присадками ванадия)
- Твердость: 42-46 HRC (оптимально для ручного инструмента)
- Защита: Хромирование с полировкой
Экспертное мнение (Inside e-1.com.ua)
Я проверил эту головку на твердомере. Здесь честная сталь CrV 50BV30, а не порошковая штамповка. Она выдержит вес взрослого мужчины на воротке длиной 60 см. Мой совет: используйте её как основной рабочий инструмент для «разношерстного» парка техники. Но помните физику: пятно контакта у Spline меньше, чем у ударной 6-гранной головки. Если гайка приварилась ржавчиной насмерть и вы берете пневмогайковерт на 1000 Нм — возьмите черную ударную головку. Spline — это про универсальность и спасение в нестандартных ситуациях, а не про разрушение прикипевшей стали.
