Внешний Torx (E-профиль) — это кошмар любого механика, если под рукой нет плотной головки. Профиль в виде шестилучевой звезды был придуман не для красоты, а для передачи колоссального крутящего момента без выталкивания инструмента. Но есть нюанс: пятно контакта здесь критически зависит от геометрии. Если головка "гуляет" на болте хотя бы на 0.2 мм, при попытке сорвать закисший крепеж подвески вы срежете вершины звезды на болте. После этого — только сварка или высверливание.
Геометрия профиля и металловедение
Почему именно 6 граней (лучей)? Такая форма перераспределяет вектор нагрузки с углов на плоскости, позволяя приложить усилие на 30-40% выше, чем к обычному шестиграннику. Но это работает только при условии жесткости металла.
Здесь использована легированная сталь CrV 50BV30. Это не просто "хром-ванадий" с рынка. Маркировка 50BV30 означает повышенное содержание углерода и специальные присадки, обеспечивающие вязкость при твердости. Головка не лопается при пиковых нагрузках, как стекло, а пружинит. Хромовое покрытие защищает от коррозии, но главное здесь — микроструктурная целостность после штамповки Drop Forged.
Примеры использования (Сценарии)
Размер E20 — это тяжелая артиллерия. В салоне авто вы таких болтов не найдете. Это силовой крепеж, работающий на разрыв.
- Мотористы (BMW, Mercedes): Болты крепления ГБЦ (головки блока цилиндров) на старых чугунных блоках и некоторых дизелях. Там моменты затяжки превышают 100 Нм с доворотом.
- Ходовая часть (VAG, Volvo): Крепление рычагов подвески к подрамнику, болты крепления суппортов на коммерческом транспорте (микроавтобусы, легкие грузовики).
- Трансмиссия: Болты колокола сцепления и крепления коробки передач к двигателю на грузовиках MAN и DAF.
- Спецтехника: Крепление противовесов и гидравлических узлов, где требуется компактная головка болта при высоком усилии стяжки.

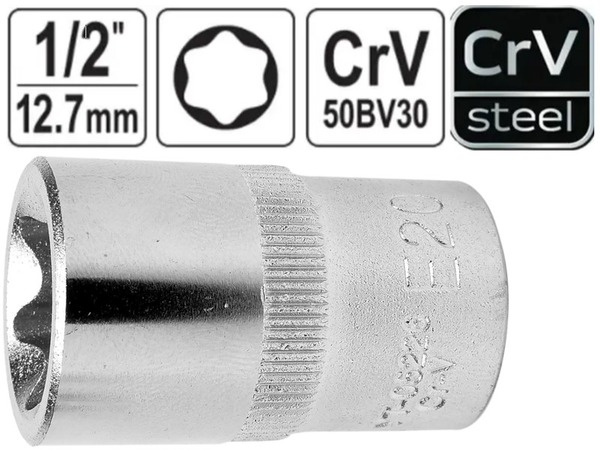

Технические характеристики
- Тип: Торцевая головка (Socket)
- Профиль: Torx (E-стандарт, 6-гранная звезда)
- Размер: E20
- Посадочный квадрат: 1/2" (12.7 мм)
- Длина общая: 38 мм
- Диаметр внешний: 23.9 мм
- Материал: Сталь CrV 50BV30
- Покрытие: Хромирование (сатин/глянец)
- Стандарт: DIN 2124
Экспертное мнение (Inside e-1.com.ua)
Многие путают E-стандарт с обычными головками, пытаясь набить на болт E20 шестигранную головку на 16 или 17 мм. Это верный способ убить крепеж. Геометрия не совпадает. У Yato в этой серии правильный профиль: скругления вершин звезды выполнены точно по DIN. Головка садится на крепеж плотно, без паразитного люфта.
Конструктивный нюанс:
Обратите внимание на стенки. При внешнем диаметре почти 24 мм, стенка достаточно толстая, чтобы выдержать работу длинным воротком (600 мм).Совет сервиса: Это хромированная головка (CrV), она предназначена для ручного инструмента. Категорически не ставьте её на пневматический гайковерт. Ударные нагрузки — это удел молибденовой стали (CrMo). На гайковерте хром-ванадий рано или поздно разлетится осколками. Работайте трещоткой или силовым воротком — тогда она вечная.
Этот инструмент нужен тем, кто обслуживает "немцев" и коммерческий транспорт. Без E20 к подвеске Sprinter или Crafter лучше даже не подходить.
