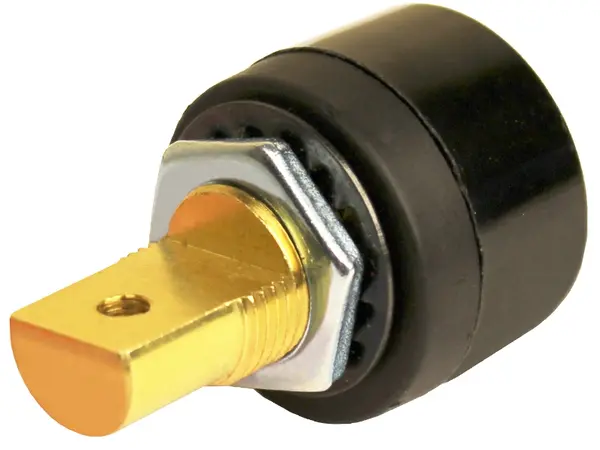

Переходим в тяжелую весовую категорию. Если 10-25 — это гаражи и быт, то стандарт 35-50 — это промышленные цеха, стройплощадки и токи за 300 Ампер. Здесь ошибка в плотности контакта стоит дороже: при плохом соединении дуга возникает не на электроде, а внутри аппарата, выжигая текстолит за секунды. Это гнездо той же «глухой» серии с внутренней резьбой, созданное для жестких условий, где лишнее переходное сопротивление недопустимо.
Физика диаметра 13 мм и теплоотвод
Главное отличие от младшей модели — диаметр приемной части 13 мм. Это не просто «дырка побольше». Увеличение диаметра на 4 мм дает прирост площади контакта почти в два раза. Для чего это нужно? Чтобы пропустить ток в 300А и не расплавиться. Массивный латунный брусок работает как радиатор, забирая тепло от точки контакта штекера. Конструкция с внутренней резьбой здесь играет решающую роль: вы притягиваете силовую шину или клемму болтом прямо к "мясу" разъема, минуя лишние стальные шпильки. Меньше стыков — меньше нагрев. Физику не обманешь.
Примеры использования (Сценарии)
- Ремонт промышленных выпрямителей (ВДУ, ВДМ): Замена старых советских карболитовых клемм на современные байонеты для быстрой смены кабелей.
- Модернизация инверторов 250А+: Часто производители ставят на мощные аппараты слабые гнезда 10-25. Этот узел позволяет переделать выход под "взрослый" стандарт.
- Посты аргонодуговой сварки (TIG AC/DC 315): Подключение водоохлаждаемых горелок через силовые адаптеры.
Технические характеристики
- Стандарт соединения: BSB 35-50 (диаметр 13 мм)
- Тип заднего крепления: Внутренняя резьба в корпусе
- Материал контактной группы: Латунный сплав
- Номинальный ток (ПВ 60%): 315 Ампер
- Максимальное сечение кабеля: 50 мм²
- Изолятор: Термостойкий пластик
Экспертное мнение (Inside e-1.com.ua)
В этом типоразмере проблема «длинного болта» становится критической. Поскольку токи здесь высокие, мастера любят брать ключи с длинным рычагом и затягивать клеммы «от души». Инженерный нюанс: помните, что вы вкручиваете стальной болт в латунь. Латунь — металл мягкий. Если перетянуть, резьба срежется мгновенно, и гнездо пойдет в утиль. Совет сервиса: используйте болты с классом прочности 5.8 или 8.8, обязательно подкладывайте широкую шайбу для распределения давления на шину и гровер, чтобы от теплового расширения контакт не ослаб. И проверяйте глубину: болт не должен упереться в дно отверстия раньше, чем прижмет клемму.
