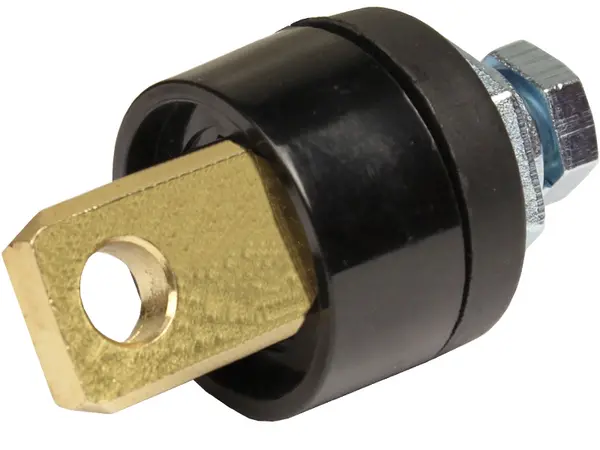

Перед вами старшая версия силового ввода. Если обычные терминалы плавятся, когда вы варите "четверкой" без перерыва, то здесь запас прочности заложен физически. Корпус диаметром 38 мм — это не дизайн, это массивный изолятор, который отводит тепло от точки контакта. А отверстие 10 мм недвусмысленно намекает: этот узел создан для серьезных кабелей.
Геометрия контакта: Болт против Шины
Это не байонет, который сотрется за год. Это стационарный терминал для жесткой фиксации.
Суть конструкции:
Внутренняя часть (Болт) принимает клемму от трансформатора. Внешняя часть — массивная плоская латунная шина с отверстием 10 мм. Почему это важно? Потому что болт М10 позволяет зажать кабельный наконечник (клемму) с усилием, недоступным для стандартных разъемов. Площадь контакта здесь огромная, а переходное сопротивление стремится к нулю.
Примеры использования (Сценарии)
- Модернизация промышленных постов: Установка на выпрямители типа ВДУ, где токи превышают 300А и стандартные разъемы горят как спички.
- Заземление стапелей: Подключение общего "нуля" на сварочные столы через кабель сечением 50 мм² и выше.
- Ремонт пусковых устройств: Вывод силовых клемм для запуска грузовой техники (где пусковые токи критичны).
Технические характеристики
- Диаметр корпуса (изолятора): 38 мм.
- Диаметр отверстия в шине: 10 мм (под болт М10).
- Материал проводника: Латунный сплав.
- Тип монтажа: Панельный, проходной.
- Конфигурация: Внутренний стержень / Внешняя плоская шина.
Экспертное мнение (Inside e-1.com.ua)
Физику не обманешь: чем толще медь, тем холоднее контакт. Этот терминал — "тяжелая артиллерия".
Инженерный нюанс: У вас здесь отверстие 10 мм. Не вздумайте ставить сюда кабель с маленькой клеммой "на 6" через шайбы — это халтура, которая будет греться. Сюда просятся наконечники ТМЛ под опрессовку с отверстием строго 10 мм.
Совет сервиса: Карболит корпуса твердый, но хрупкий. При затяжке гайки крепления к корпусу аппарата не переусердствуйте, он может треснуть. А вот саму клемму на латунной шине тяните от души, но обязательно двумя ключами (придерживая шину), чтобы не свернуть "голову" изолятору.
