Четыреста ампер. На таком токе дуга режет рельсы, а сталь течет как вода. Любой компромисс в цепи передачи энергии здесь заканчивается пожаром. Если вы ставите гнездо для работы с кабелем в 70 "квадратов", значит, вы строите промышленного монстра, а не дачный инвертор. Ошибки в контактной группе на таких мощностях стоят дорого. Физика здесь беспощадна.
Предел текучести тока и термодинамика

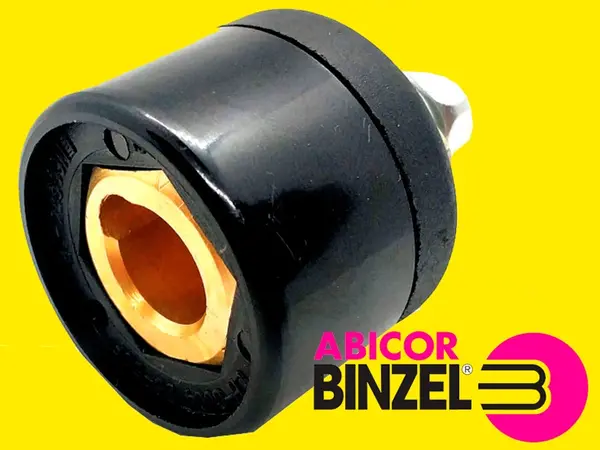

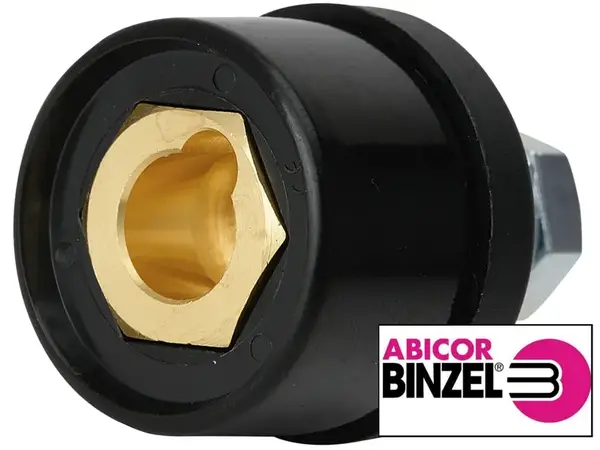

Это "тяжелая артиллерия" в каталоге Abicor Binzel. Гнездо рассчитано на экстремальные нагрузки, где обычные разъемы 35-50 уже начинают "плыть". Секрет выживания узла при 400А кроется в массе проводника. Латунный сердечник здесь работает как тепловой демпфер. Он поглощает пиковые скачки температуры, не давая пластиковому изолятору достичь точки плавления.
Посадочное отверстие 13 мм имеет прецизионную геометрию. Это критично. На больших токах любой микрозазор работает как электроэрозионный станок, выжигая металл. Система двойной фиксации (байонетный замок + плотная посадка) гарантирует, что ток пойдет по всей площади контакта, а не через одну точку. Результат — холодное соединение даже после смены электродов-"пятерок" подряд.
Примеры использования (Сценарии)
- Посты воздушно-дуговой строжки (Gouging): Работа угольным электродом, где токи часто превышают 350-400А, а нагрузка на кабель колоссальная.
- Промышленные выпрямители (ВДУ/ВДМ): Модернизация старых советских источников на современные безопасные разъемы вместо болтовых клемм.
- Сварка алюминия больших толщин: TIG/MIG процессы, где требуются максимальные токи для проплавления оксидной пленки и толстого металла.
Технические характеристики
- Производитель: Abicor Binzel (Германия)
- Типоразмер разъема: BSB 50-70
- Диаметр внутреннего отверстия: 13 мм
- Максимальный ток нагрузки: 400 А
- Подключаемое сечение кабеля: 50–70 мм²
- Материал сердечника: Специальный медный сплав (латунь)
- Крепление: Винтовое (болт + гровер + шайба)
Экспертное мнение (Inside e-1.com.ua)
Мы редко продаем эти гнезда поштучно. Обычно их берут партиями для переоборудования цехов. Почему именно Binzel, а не дешевая копия за полцены? Ответ внутри сплава. Китайские аналоги часто делают из вторичной латуни с высоким содержанием цинка. Она дешевле, но ее сопротивление выше. На 400 Амперах эта разница превращает разъем в кипятильник.
Инженерный нюанс: Обратите внимание на пластиковый изолятор. Он толще, чем у младших моделей. Это сделано не для красоты, а для защиты от пробоя напряжения осциллятора (HF-поджига) на корпус аппарата, что часто случается в мощных TIG-установках.
Совет сервиса: Главный враг этого гнезда — не ток, а вес кабеля. Кабель КГ-70 весит немало. Если он висит на разъеме без разгрузки, со временем он выломает пластик панели. Обязательно фиксируйте кабель стяжкой или кронштейном к корпусу аппарата, чтобы снять механическую нагрузку с гнезда. И проверяйте затяжку заднего болта — при таких токах термоциклирование ослабляет любой крепеж.
Это не просто "мама". Это гарантия того, что ваши 400 ампер дойдут до электрода, а не останутся теплом внутри источника.
