Триста ампер — это не шутки. На таких токах любое переходное сопротивление мгновенно превращается в дугу. Стоит штекеру в гнезде немного "залюфтить", и передняя панель вашего инвертора начнет стекать на пол каплями расплавленного ABS-пластика. Я видел десятки промышленных аппаратов, выведенных из строя копеечной экономией на разъемах. Здесь экономить нельзя. Тут нужна масса металла.
Теплоемкость латуни и пятно контакта

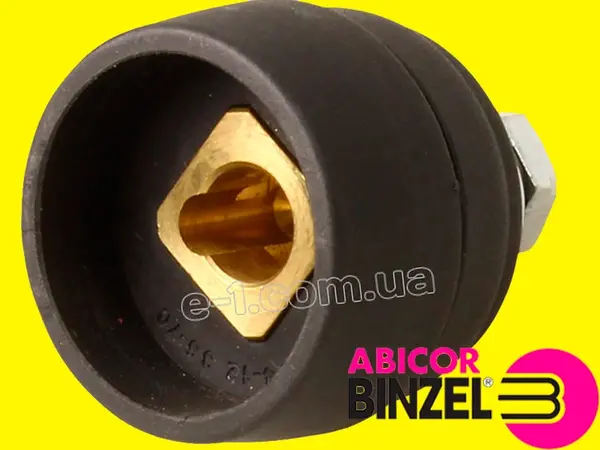

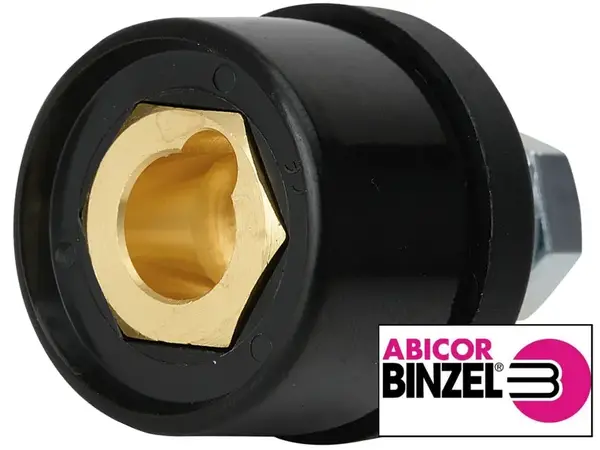

Это "старший брат" в линейке BSB. Главное отличие от китайского "ноунейма" — количество латуни. Корпус здесь не просто трубка, а массивный блок с высокой тепловой инерцией. Даже если сварщик работает на токах, близких к предельным (250-300А), массив металла успевает рассеивать тепло до того, как оно разрушит пластиковый изолятор.
Внутренняя геометрия отверстия диаметром 13 мм подогнана идеально. Байонетный штекер входит с ощутимым усилием, а при повороте "запирается" намертво. Это создает максимальную площадь соприкосновения. Ток течет через всю поверхность, а не через две точки касания, как в дешевых аналогах. Меньше сопротивление — холоднее разъем.
Примеры использования (Сценарии)
- Постройка сварочных постов: Сборка мощных стационарных выпрямителей или балластных реостатов, где токи переваливают за 200А.
- Ремонт промышленных полуавтоматов: Замена разбитых гнезд на аппаратах уровня SSVA, Патон или Kemppi, работающих проволокой 1.2 мм.
- Удлинение кабелей: Создание надежных переходников для соединения нескольких силовых кабелей КГ-35 или КГ-50.
Технические характеристики
- Производитель: Abicor Binzel (Германия)
- Типоразмер: BSB 35-50
- Диаметр внутреннего отверстия: 13 мм
- Рекомендуемое сечение кабеля: 35–50 мм²
- Нагрузка при кабеле 35 мм²: 250 А
- Нагрузка при кабеле 50 мм²: 300 А
- Материал контактной группы: Медный сплав (латунь)
- Крепление силового провода: Болтовое
Экспертное мнение (Inside e-1.com.ua)
Мы видели много копий этого разъема. Внешне они одинаковы — черный пластик, желтый металл. Разница всплывает через месяц работы в цеху. У дешевых гнезд пластик пересыхает и трескается от вибрации трансформатора, а латунь имеет примеси цинка, из-за чего греется как утюг. Binzel ставит правильный сплав.
Инженерный нюанс: Обратите внимание на паз внутри латунного стакана. Он имеет сложный профиль с эксцентриситетом. Именно он "дожимает" штекер при повороте, выбирая микрозазоры. У подделок этот паз часто прямой, и контакт держится только на честном слове.
Совет сервиса: Когда будете прикручивать силовую шину или наконечник кабеля к заднему болту, обязательно используйте два ключа. Одним держите латунный корпус (там есть грани под ключ), вторым тяните гайку. Если просто крутить гайку, вы свернете пластиковый корпус, каким бы крепким он ни был. И не забывайте подтягивать это соединение раз в полгода — медь "течет" и контакт ослабевает.
Это выбор для тех, кто варит не заборы на даче, а металлоконструкции. Запас прочности здесь двойной.
