Микрофрезеровка — это всегда хождение по лезвию. Чуть выше подача — слом. Чуть больше биение шпинделя — слом. Когда у вас пятка инструмента всего 0.2 мм, права на ошибку нет. Этот гравер создан не для чернового съема, а для финишной детализации, где важна чистота реза, а не кубометры стружки.
Геометрия "Кинжал" и термобарьер
Угол конуса здесь 20 градусов. Это "острый" профиль. Он позволяет залезть в глубокие рельефы, не затирая стенки заготовки боковой гранью. Но плата за это — хрупкость кончика. Физику не обмануть: чем острее угол, тем меньше "мяса" металла держит нагрузку. Поэтому забудьте о высоких боковых подачах.
Основа — твердый сплав H10F (карбид вольфрама). Это не быстрорез, который садится на первом сантиметре стеклотекстолита. Покрытие TiAlN (синее напыление) работает как тепловой щит. Алюмонитрид титана имеет низкую теплопроводность. Тепло уходит в стружку, а не в тело фрезы. Это критично при работе с вязкими материалами вроде меди или алюминия, которые при перегреве налипают на фрезу и ломают ее.
Примеры использования (Сценарии)
- Радиолюбители: Гравировка дорожек печатных плат (изоляция) с шириной зазора от 0.2 мм.
- Ювелиры: Резка восковок (модельного воска) для литья, проработка мельчайших орнаментов.
- Рекламщики: Гравировка двухслойных пластиков (Traffolyte), когда нужно вскрыть нижний цветной слой без образования облоя.
- Клише: Работа по латуни или магнию для создания штампов (только на высокоточных станках).
Технические характеристики

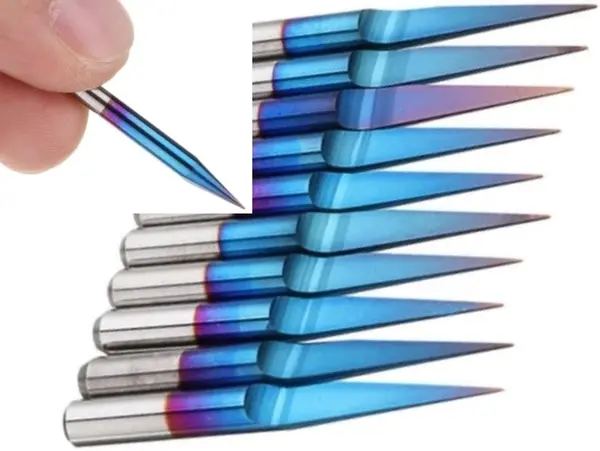

- Тип: Одноперьевой конический гравер (V-bit).
- Диаметр кончика (пятка): 0.2 мм.
- Угол конуса: 20°.
- Диаметр хвостовика: 3.175 мм (1/8 дюйма).
- Материал: Твердый сплав H10F (92 HRA).
- Покрытие: Nano (TiAlN).
- Общая длина: 30 мм.
Экспертное мнение (Inside e-1.com.ua)
В сервис часто приносят шпиндели с жалобами: "Фрезы ломаются одна за одной". Мы ставим индикатор, видим биение 0.03 мм и понимаем причину. Для этого гравера биение шпинделя — смертный приговор. При его толщине кончика в 200 микрон, любой люфт подшипника превращается в ударную нагрузку.
Инженерный нюанс: Обратите внимание на однозаходную геометрию. Одна режущая кромка дает больше места для отвода стружки, чем две или три. Это спасает при работе с пластиками и воском, которые плавятся и забивают многозубые фрезы. Совет сервиса: Если режете алюминий, лейте СОЖ или хотя бы WD-40. Покрытие TiAlN крутое, но без смазки вязкий алюминий наварится на кромку, и гравер лопнет мгновенно. И не заглубляйтесь сразу на всю длину. Снимайте по 0.05-0.1 мм за проход.
Инструмент профессиональный. Если у вас самодельный ЧПУ из фанеры на строительных шпильках — этот гравер проживет ровно секунду.
