Любой, кто хоть раз красил деталь или крутил гайки "пневматикой" больше часа, знает эту проблему. Шланг живет своей жизнью. Он скручивается в петли, цепляется за верстак и, что хуже всего, выкручивает кисть оператора. Это не просто неудобно, это влияет на точность движения. Жесткое соединение "штуцер-инструмент" — это ошибка эргономики. Чтобы шланг перестал бороться с вашей рукой, нужно разорвать жесткую связь и добавить степень свободы.
Шарнир 360 градусов: Механика против усталости

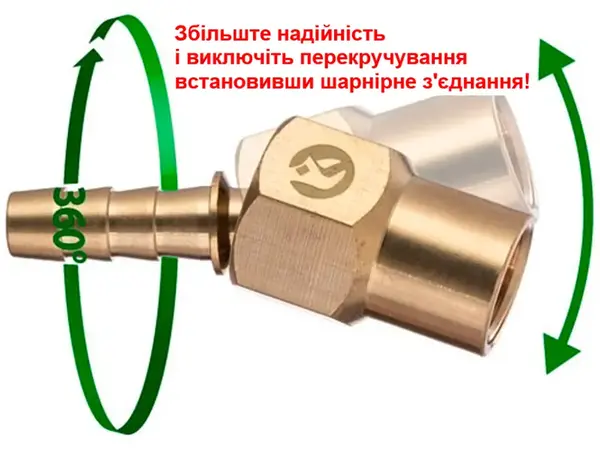

Этот фитинг работает как промежуточное звено. С одной стороны у вас стандартная "елочка" под шланг 8 мм, с другой — внутренняя резьба 1/4 дюйма для подключения к магистрали или компрессору. Главное здесь — поворотный модуль. Он позволяет шлангу вращаться вокруг своей оси на 360 градусов, не передавая крутящий момент на соединение.
Корпус выполнен из латуни. Это не каприз, а необходимость. В пневматике всегда есть конденсат (вода). Обычная сталь начнет корродировать изнутри, и частицы ржавчины полетят прямиком в ротор вашего гайковерта или дюзу краскопульта. Латунь к воде равнодушна. Плюс, этот сплав достаточно мягок, чтобы обеспечить герметичность резьбы без чрезмерных усилий при затяжке.
Примеры использования (Сценарии)
- Маляры (Покраска авто): Критически важный узел. При окраске крыши или порогов пистолет приходится вращать под разными углами. Поворотный фитинг не дает жесткому шлангу "дернуть" руку и испортить факел распыления.
- Сборочные линии: Работа пневмошуруповертом на подвесе. Фитинг снимает торсионную нагрузку с запястья сборщика, предотвращая профессиональные заболевания суставов.
- Гаражные магистрали: Подключение длинных шлангов к стационарной разводке. Исключает образование "заломов" у основания штуцера, где шланг обычно лопается первым.
Технические характеристики
- Тип соединения: Шарнирный (поворотный 360°)
- Резьба: Внутренняя 1/4" (Internal Thread)
- Тип хвостовика: "Елочка" (Barb) под шланг
- Диаметр подключаемого шланга (внутренний): 8 мм
- Материал корпуса: Латунь
- Рабочая среда: Сжатый воздух
Экспертное мнение (Inside e-1.com.ua)
По моему опыту, 90% утечек воздуха в мастерской происходит не из-за дырявых шлангов, а из-за разбитых соединений. Когда шланг жестко зафиксирован, он работает как рычаг, расшатывая резьбу при каждом движении. Этот поворотный механизм убирает причину нагрузки. Ставьте его, и фум-ленту придется менять в три раза реже.
Инженерный нюанс: Присмотритесь к профилю "елочки". Грани здесь не острые, а сглаженные. Дешевые китайские штуцеры часто грешат тем, что их острая насечка прорезает внутренний слой резины шланга при монтаже. Здесь геометрия правильная: держит мертво, но корд не рвет.
Совет сервиса: Несмотря на плотную посадку, никогда не надейтесь только на трение. Пневматика ошибок не прощает. Обязательно фиксируйте шланг червячным хомутом (лучше из нержавейки). И помните: латунь — металл вязкий. При накручивании фитинга на стальную трубу не перетяните, чтобы не сорвать внутреннюю резьбу. Усилия руки вполне достаточно, если использовать качественный герметик.
