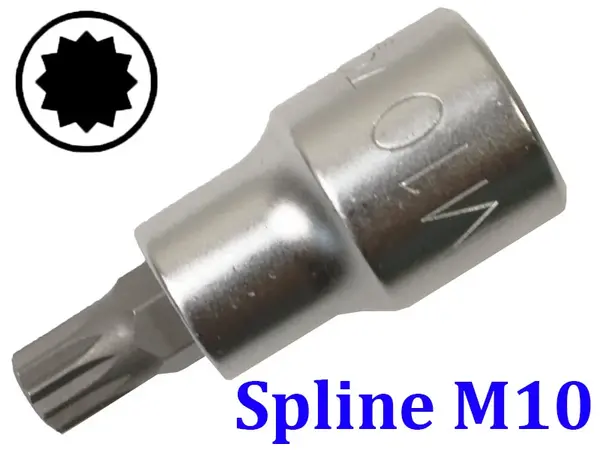

Spline M10 — это уже серьезный силовой калибр. Этим профилем немцы (концерн VAG) любят прикручивать ответственные узлы: от крепления сидений до элементов подвески и полуосей. Ошибка здесь стоит дорого. Попытка открутить закисший болт M10 дешевой битой из «пластилиновой» стали заканчивается мгновенно: бита скручивается винтом, лопается, и ее обломок остается в шляпке болта. Высверливать каленую сталь из тела рычага или ступицы — занятие на полдня. Эта головка создана, чтобы передать крутящий момент, а не стать причиной ремонта.
Почему здесь два металла: S2 и Cr-V
Инструмент составной. И это единственно верное решение для таких нагрузок. Корпус головки сделан из Chrome Vanadium (Cr-V). Он вязкий, отлично держит квадрат воротка 1/2" и не лопается при рывках. Но для самой биты (рабочей вставки) Cr-V слишком мягок — шлицы «поплывут» на первом же прикипевшем болте. Поэтому вставка здесь из стали S2. Это легированный сплав с повышенным содержанием кремния. Он жесткий. Его твердость 58-62 HRC. При пиковой перегрузке (если вы прыгнете на вороток ногой) S2 скорее лопнет, чем деформируется. Это спасает сам крепеж от «слизывания» граней.
Примеры использования (Сценарии)
- Ремонт ходовой VAG (Audi, VW, Skoda): Болты крепления внутренних ШРУСов к фланцу КПП (часто встречается именно M10 Spline).
- Кузовные работы: Демонтаж направляющих сидений и замков дверей (на тяжелых моделях внедорожников).
- Моторная группа: Болты крепления маховика и шкивов распредвалов.
- Тормозная система: Скобы суппортов на некоторых европейских моделях.
Технические характеристики
- Рабочий профиль: Spline (12 лучей)
- Размер: M10
- Длина общая: 55 мм
- Посадочный квадрат: 1/2 дюйма
- Материал биты: Сталь S2
- Материал головки: Сталь Cr-V
Экспертное мнение (Inside e-1.com.ua)
Сплайн (Spline) коварен. У него мелкие зубья, и он критичен к глубине посадки. Инженерный нюанс: длина 55 мм выбрана не случайно. Удлиненные биты (100 мм) часто «винтом» идут на скручивание при откручивании ШРУСов, теряя энергию удара. Короткая бита 55 мм передает момент жестко, без потерь. Она монолитна. Совет сервиса: прежде чем вставить эту головку в болт, возьмите тонкую отвертку и вычистите грязь из углубления шляпки. Затем вставьте биту и нанесите резкий удар молотком по торцу головки. Бита должна сесть до звонкого звука. Если зубья зайдут не до конца — вы срежете верхушки шлицов на болте M10 за долю секунды. Сталь S2 мощная, она просто «сбреет» металл крепежа, если площадь контакта будет неполной.
