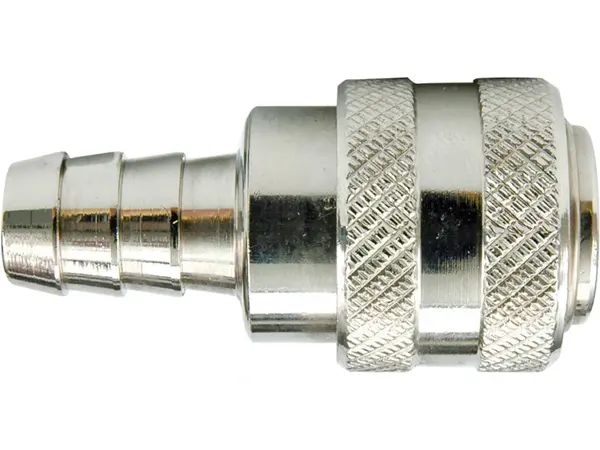

В пневматике есть соединения "на века", а есть "здесь и сейчас". Этот штуцер относится ко вторым. Когда нет времени искать дорогой фитинг с накидной гайкой или нужно срочно соединить обрывок шланга с компрессором, берется эта деталь. Это простейший переходник. С одной стороны у него стандартный евро-разъем (папа 1/4"), который защелкивается в любую магистраль. С другой — ребристый хвостовик. Никакой сложной механики. Только трение и геометрия.
Профиль "Елочка" и совместимость
Посмотрите на насечки. Они направлены против хода съема шланга. Это сделано специально. Шланг с внутренним диаметром 6 мм натягивается сюда с усилием, резина растягивается и заполняет пустоты между ребрами. Обратно стянуть его руками, когда в системе 6-8 атмосфер, почти невозможно. Металл здесь обычный, конструкционный, с базовым покрытием от коррозии. Это не деталь для космического корабля, это расходник для мастерской. Он выполняет одну функцию: передает воздух из точки А в точку Б, не требуя сложного инструмента для монтажа.
Примеры использования (Сценарии)
- Экстренный ремонт: Когда лопнул фирменный витой шланг, и нужно быстро восстановить работу, просто отрезав поврежденный кусок и вставив этот штуцер.
- Продувка и подкачка: Сборка простых линий для пистолетов, где не требуется идеальная эстетика или высокая пропускная способность.
- Тестовые стенды: Временное подключение оборудования для проверки работоспособности, когда нет смысла монтировать стационарную магистраль.
Технические характеристики
- Тип разъема: Быстросъем "Папа" (Male) 1/4"
- Тип хвостовика: Елочка (Barb)
- Диаметр подключаемого шланга: 6 мм (внутренний)
- Материал: Стальной сплав с покрытием
- Назначение: Пневматические линии низкого и среднего давления
Экспертное мнение (Inside e-1.com.ua)
Будем откровенны. Это самое дешевое решение на рынке. Мы держим его на складе для тех случаев, когда бюджет ограничен или задача разовая. У него нет поворотного механизма, поэтому шланг может перекручиваться. У него нет пружины от заломов.
Инженерный нюанс: Диаметр проходного сечения здесь заужен из-за толщины стенок штуцера. Для мощного гайковерта воздуха может не хватить, но для краскопульта или продувки — вполне достаточно. Ребра елочки острые, держат хорошо.
Совет сервиса: Чтобы натянуть жесткий шланг на 6 мм, не грейте его зажигалкой — испортите резину. Опустите конец трубки в кипяток на 20 секунд. Она станет мягкой и сядет на штуцер до самого упора. После остывания пластик "обнимет" металл намертво. И обязательно используйте внешний винтовой зажим или стяжку поверх соединения, так как давление воздуха способно творить чудеса и срывать даже плотно сидящие трубки.
Резюме: Рабочий вариант для быстрой сборки "на коленке".
