Когда антифриз течет на силовую плату инвертора, ремонт стоит как половина аппарата. Причина обычно банальна: "сопли" в соединениях системы охлаждения. Обычный штуцер болтается на шланге, передавая вибрацию помпы на стык. Здесь инженерное решение другое.
Резьба под гайку и жесткий монтаж

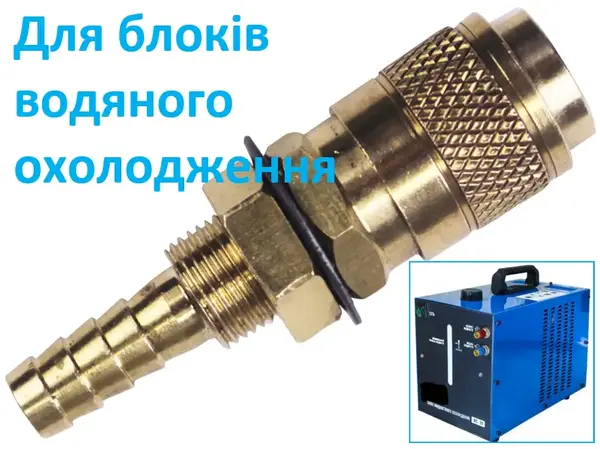

Вы заметили резьбу между "елочкой" и шестигранником. Это не для красоты и не для второго шланга. Это узел прохода через панель (panel mount). Конструкция работает так: вы сверлите отверстие в лицевой панели блока водяного охлаждения (БВО), вставляете муфту, и затягиваете контргайку с шайбой.
Что это дает:
Механическая развязка. Шланг внутри аппарата сидит на "елочке" мертво. Вся нагрузка от рывков горелки, перетаскивания кабелей и вибрации помпы приходится на латунный корпус и стальную стенку ящика, а не на нежный хомут. Герметичность контура перестает зависеть от того, как сильно вы дернули рукав.
Сценарии использования
- Сборка кастомных БВО: Идеально для тех, кто собирает кулер из насоса от кофемашины и радиатора печки. Позволяет вывести порты подачи и обратки на фасад аккуратно, "по-заводскому".
- Ремонт китайских аппаратов: Замена штатных пластиковых байонетов, которые рассыхаются от гликоля и трескаются через год работы.
- Модернизация сварочных постов: Врезка в магистраль централизованной подачи охлаждающей жидкости на стационарных постах.
Технические характеристики
- Материал корпуса: Латунь (сплав CuZn).
- Тип соединения: Быстросъем с запорным клапаном.
- Диаметр "елочки" (под шланг): 9 мм.
- Диаметр выходного отверстия (наружный): 18 мм.
- Монтаж: Проходной (сквозь панель) с гаечной фиксацией.
- Длина общая: 62 мм.
Экспертное мнение (Inside e-1.com.ua)
Пластик в гидравлике — зло. Особенно там, где рядом летит окалина. Мы держим эти муфты, потому что это честная латунь. Она не лопнет, если вы перетянете гайку ключом (в разумных пределах, конечно).
Инженерный нюанс: Обратите внимание на запорный механизм. Внутри стоит клапан. Когда вы отстегиваете горелку, вода не хлещет на пол. Это критично, если бак стоит выше уровня разъема — самотеком ничего не уйдет.
Совет сервиса: Латунь — материал мягкий, но "закисающий". Раз в полгода смазывайте уплотнительное кольцо на ответной части ("папе") силиконовой смазкой. Не Литолом (он сожрет резину), а именно силиконом. Иначе однажды быстросъем станет несъемным.
Это деталь для тех, кто понимает: охлаждение должно быть герметичным. Если у вас течет тосол — дуга стабильной не будет.
