Компрессор без автоматики — это бомба замедленного действия. Если вы включите мощный трехфазный двигатель напрямую в сеть и отвлечетесь на минуту, давление в ресивере превысит предел прочности металла. В лучшем случае сработает аварийный клапан (с оглушительным свистом), в худшем — разорвет магистраль. Этот черный ящик — мозг вашей пневмосистемы. Он единственный решает, когда мотору работать, а когда отдыхать.
Коммутация трех фаз и гистерезис включения
Главное отличие этого узла — работа с напряжением 380 Вольт. Обычная бытовая автоматика здесь сгорит при первом пуске. Внутри стоят усиленные контактные группы, способные размыкать три фазы одновременно под нагрузкой. Дуга при размыкании 380В гораздо "злее", чем на 220В, поэтому контакты здесь массивнее, а пружины жестче. Это чистая механика, никакой капризной электроники, которая боится пыли.

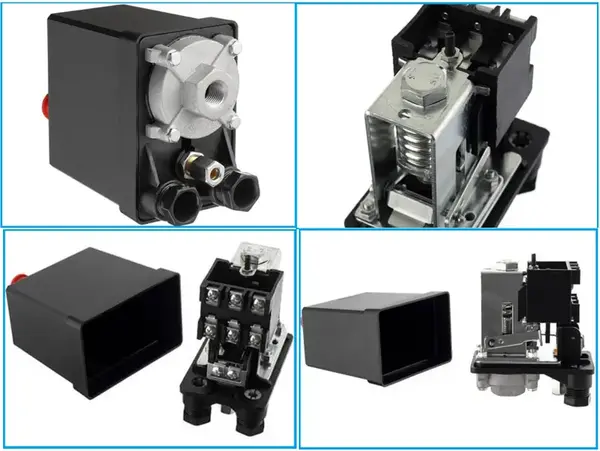

Заводская настройка рассчитана на классический цикл: выключение на 8-10 атмосферах, включение при падении давления на 2-3 единицы (дельта). Мембранно-пружинный механизм отслеживает давление физически. Когда воздух давит на мембрану с силой 10 бар, пружина сжимается и размыкает цепь. Давление падает — пружина разжимается и замыкает контакты. Просто, как автомат Калашникова. И так же надежно, если не крутить регулировочные болты без манометра.
Примеры использования (Сценарии)
- Ремонт старых поршневых голов: Замена советской автоматики или пускателей на старых компрессорах типа СО-7Б (при переделке), где нужен надежный разрыв трех фаз.
- Сборка кастомных установок: Создание мощных компрессорных постов на базе двигателей 2.2–3 кВт для пескоструйной обработки или покрасочных камер.
- Аварийная замена: Штатная замена сгоревших прессостатов на китайских и европейских компрессорах с ресиверами 100-500 литров.
Технические характеристики
- Тип: механический прессостат (реле давления)
- Напряжение сети: 380 В (3 фазы)
- Максимальная мощность двигателя: 3000 Вт
- Рабочее давление: 10 Атм
- Количество выходов: 1 (резьба 1/4")
- Вес: 0,600 Кг
Экспертное мнение (Inside e-1.com.ua)
Я видел много сгоревших моторов из-за "залипшей" автоматики. Обычно проблема в дешевом пластике и слабых контактах, которые свариваются друг с другом от искры. Инженерный нюанс: здесь контактная группа рассчитана на пусковые токи асинхронных двигателей. Но помните о физике: если ваш мотор мощнее 3-4 кВт, не пускайте его через прессостат напрямую. Используйте прессостат только как управляющий элемент для магнитного пускателя. Это продлит жизнь автоматике до бесконечности.
Совет сервиса: обратите внимание, что здесь только один выход с резьбой 1/4 дюйма. Это не "распределитель" (манифольд) на 4 выхода, куда можно накрутить манометры и клапаны. Это глухой управляющий блок. Вам, скорее всего, понадобится тройник или переходник для врезки в ресивер. И не забудьте подключить тонкую трубку разгрузочного клапана — без этого "пшика" при остановке двигатель не сможет легко запуститься в следующий раз.
Это сугубо утилитарная вещь. Поставил, настроил дельту давления, забыл. Пока она щелкает — работа идет.
