Обработка сопряженных радиусов — это головная боль слесаря. Цилиндр здесь оставляет ступеньки, а сферой приходится "вылизывать" поверхность слишком долго из-за малого пятна контакта. Здесь нужна гибридная геометрия. Овал (или "Капля") работает боковой поверхностью, как цилиндр, но не врезается острой гранью на выходе.
Пятно контакта и отвод стружки
Тип E — это компромисс между агрессией и чистотой. При диаметре 8 мм и длине 13 мм мы имеем рабочую площадь больше, чем у шара. Что это дает? Меньше проходов на погонный метр шва. Физика проста: больше площадь контакта — меньше удельное давление на зуб, значит, инструмент меньше греется.
Инженерный нюанс: Здесь применена двойная заточка (Double Cut). Разнонаправленные зубья перемалывают металл в мелкую сыпучую фракцию. Длинной витой стружки, которая наматывается на патрон и хлещет по рукам, здесь не будет. Это вопрос безопасности.
Примеры использования (Сценарии)
- Литейщики: Удаление облоя в округлых пазах, где "цилиндр" сделает зарезы, а "факел" просто не подлезет.
- Сварщики: Зачистка галтельных швов (угловых соединений), когда нужно получить плавный переход металла без концентраторов напряжения.
- Реставраторы деталей: Расточка изношенных отверстий, потерявших геометрию (яйцевидность), под завтуливание.

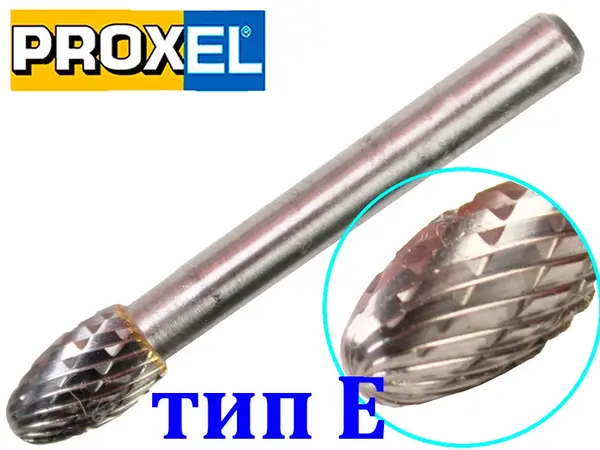

Технические характеристики
- Тип формы: E (Овальная / Каплевидная)
- Диаметр головки: 8 мм
- Длина рабочей части: 13 мм
- Диаметр хвостовика: 6 мм
- Материал: Твердый сплав (Carbide)
Экспертное мнение (Inside e-1.com.ua)
В моей практике овальные фрезы чаще всего ломают не об металл, а об... жадность. Оператор пытается погрузить головку в материал целиком, "по самые уши". Совет сервиса: никогда не заглубляйте эту фрезу более чем на 30-40% её диаметра. Когда стружка забивает пространство между фрезой и стенками детали, теплоотвод прекращается мгновенно. При 15 000 оборотах головку просто прихватывает, и инерция привода скручивает шейку хвостовика. Это не гарантийный случай, это нарушение технологии. Работайте "на проход", и она прослужит годами.
