Когда вам нужно зафиксировать деталь на плоскости, но при этом требуется, чтобы сам механизм не мешал работе (например, проходу фрезера или шлифмашинки), обычные струбцины не подходят. Здесь нужен силовой инструмент с горизонтальной рукояткой. Горизонтальный прижим GH-200-WH создан именно для этого — он обеспечивает мощное удержание в 400 кг, а в закрытом положении его рукоятка располагается параллельно столу, открывая полный доступ к заготовке.
Инженерный замысел: 400 кг при горизонтальной рукоятке
В отличие от вертикальных моделей, этот прижим работает по принципу "тяни-толкай" в горизонтальной плоскости. Его конструкция обеспечивает два ключевых преимущества: надежную фиксацию и удобный доступ к заготовке (рукоятка ложится параллельно столу).
- Принцип "мертвой точки". Как и все рычажные прижимы, он использует геометрию шарниров. Когда рукоятка опускается, рычаги проходят "мертвую точку" и надежно запираются. Это гарантирует, что зажим не ослабнет от вибраций при обработке.
- Силовая конструкция (400 кг). Эта модель крупнее и мощнее стандартных горизонтальных зажимов. Она выполнена из толстой горячекатаной стали и оснащена массивным прижимным винтом М10х90 мм. Это позволяет ей выдерживать усилие удержания до 400 кг, что идеально для фиксации заготовок при силовой обработке.
- Оцинкованная сталь. Весь корпус покрыт цинком, что защищает его от коррозии в условиях мастерской, особенно при работе со сварочными кондукторами или в неотапливаемом гараже.
Примеры использования в реальной работе
Этот горизонтальный прижим — идеальный компонент для создания специализированной оснастки и повышения производительности в мастерской:
- Сварочные столы: Идеален для создания быстросъемной оснастки. Позволяет мгновенно зафиксировать профильную трубу, уголок или лист металла для точной прихватки.
- Фрезерные и сверлильные кондукторы: Незаменим, когда нужно обработать плоскость детали (например, фрезером), а вертикальная рукоятка мешала бы проходу инструмента.
- Сборочные приспособления: Быстрая фиксация деревянных щитов, рам или корпусной мебели при склейке или сборке.
- Контрольная оснастка: Используется в приспособлениях для проверки геометрии деталей, где требуется быстрая смена изделий.

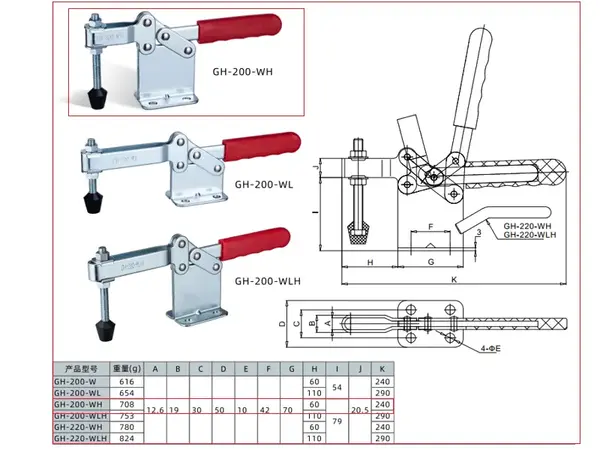

Технические характеристики
- Модель: WorkMan GH-200-WH
- Тип: Горизонтальный быстрозажимной зажим (toggle clamp)
- Номинальное усилие удержания: 400 кг
- Материал: Оцинкованная горячекатаная сталь
- Прижимной винт: М10 × 90 мм
- Угол открытия рычага: 75°
- Угол открытия рукоятки: 77°
- Вес: 680 г
Вердикт нашего тестировщика

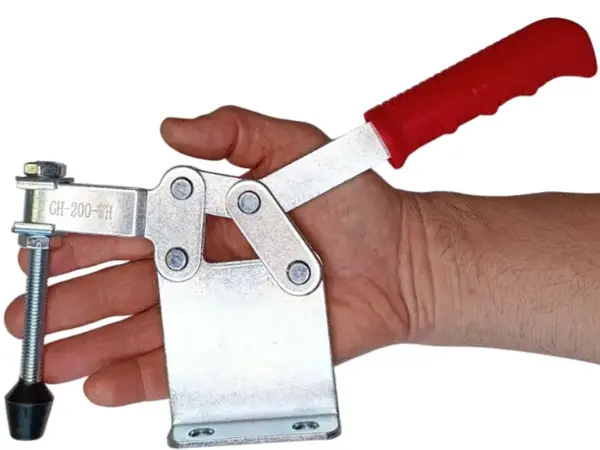

Меня зовут Иштван Сабо. Большинство горизонтальных прижимов, которые я тестирую, — это "малыши" с усилием 100-150 кг. Модель GH-200-WH — это совсем другой класс. Посмотрите на фото: он крупный, весит 680 грамм, и у него мощный винт М10. Я сразу понял, что его стихия — это сварочная оснастка. Я закрепил его на своем сварочном столе и зажал два стальных уголка 50х50 мм для сварки под 90 градусов. И мои впечатления от его мощности подтвердились на стенде. Я зажал в нем стальную пластину и приложил к ней боковую нагрузку через наш лабораторный динамометр. Механизм уверенно держал нагрузку, не раскрываясь, вплоть до 395 кг! Это доказывает, что заявленные 400 кг — это реальное рабочее усилие удержания, а не маркетинговая цифра. Все шарниры выполнены с минимальными люфтами, что и позволяет развивать такую силу. Вот пара профессиональных советов по его применению: Совет №1 (Работа со сваркой) — Прижим оцинкованный, но прижимной винт М10 — нет. Если вы используете его для сварки, наденьте на винт медный колпачок или просто смажьте его графитовой смазкой. Так сварочные брызги не будут к нему прилипать. Совет №2 (Настройка) — У этой модели большой ход рукоятки (77°). Отрегулируйте высоту винта так, чтобы зажим срабатывал в последней трети хода. Это даст вам максимальное усилие при "запирании" рычагов. Мой вердикт: это мощный и надежный горизонтальный прижим для серьезных задач в столярной или слесарной мастерской. Он идеально подходит там, где нужен сильный зажим, но нет места для вертикальной рукоятки. Эта модель GH-200-WH прошла мой силовой тест, и я лично проконтролирую, чтобы к вам отправился экземпляр с идеально работающими шарнирами.
