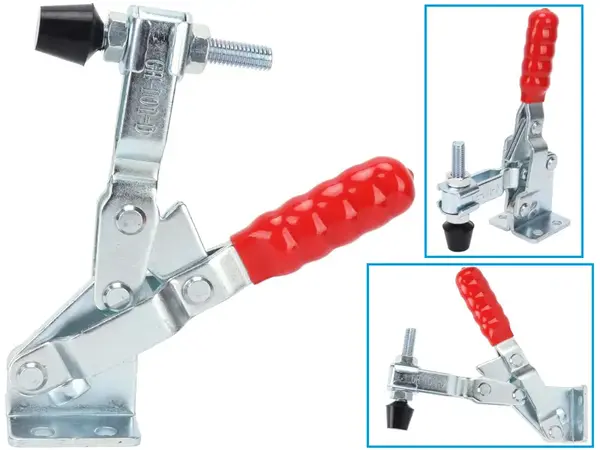

Когда вы работаете с серией одинаковых деталей, постоянное закручивание и раскручивание винтовых струбцин отнимает массу времени и сил. Для быстрой, надежной и, главное, повторяемой фиксации заготовок был создан рычажный прижим. Модель WorkMan GH-101-D — это компактный, но удивительно мощный механизм, который позволяет одним движением руки надежно зафиксировать деталь с усилием до 180 кг, многократно повышая производительность вашей работы.
Инженерные решения для скорости и надежности
- Шарнирно-рычажный механизм (Toggle-Lock). Вся магия этого прижима — в его кинематике. Система рычагов спроектирована так, что при переводе рукоятки в вертикальное положение она проходит "мертвую точку" и самоблокируется. Это означает, что прижим не может самопроизвольно открыться от вибрации (например, при фрезеровании) и надежно удерживает деталь без необходимости прилагать постоянное усилие к рукоятке.

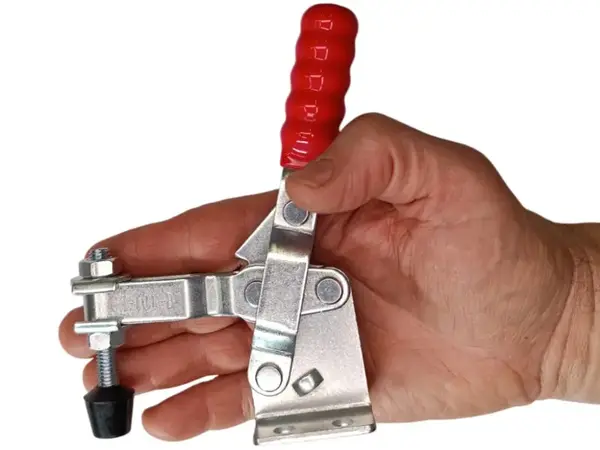

- Высокое усилие в компактном корпусе. Несмотря на то, что прижим легко помещается на ладони, его конструкция из оцинкованной углеродистой стали способна создавать и выдерживать удерживающее усилие в 180 кг. Этого более чем достаточно для большинства столярных и слесарных задач, где требуется жесткая фиксация.
- Плоское основание для стабильного монтажа. В отличие от моделей с боковым креплением, GH-101-D имеет широкое квадратное основание (39,4x39,4 мм) с четырьмя крепежными отверстиями. Такое крепление обеспечивает максимальную жесткость и стабильность, позволяя монтировать прижим на любую плоскую поверхность: верстак, стол сверлильного станка или поверхность сборочного кондуктора.
Примеры использования в реальной работе
- Столярные кондукторы: Быстрая фиксация заготовок в приспособлениях для сверления, фрезерования пазов, торцевания мелких деталей и других серийных операций.
- Сборочные и клеевые работы: Мгновенный прижим небольших деталей во время склейки или сборки, где важно быстро и точно позиционировать элементы.
- Сварочные приспособления: Удержание мелких металлических деталей на сварочном столе для точной прихватки и сварки. Оцинкованное покрытие устойчиво к сварочным брызгам.
- Оснащение станков: Установка на стол сверлильного или шлифовального станка в качестве быстрозажимного упора для серийной обработки деталей.

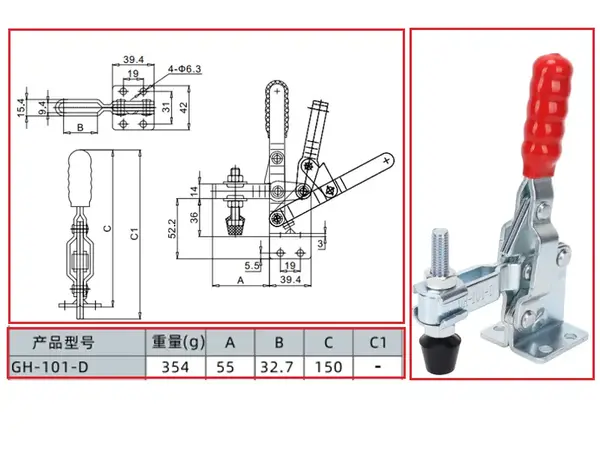

Технические характеристики
- Модель: WorkMan GH-101-D
- Тип: Вертикальный рычажный прижим (toggle clamp)
- Усилие удержания: 180 кг
- Материал: Оцинкованная углеродистая сталь
- Прижимной винт: M8 (регулируемый, с резиновым наконечником)
- Угол открытия рукоятки: 65°
- Угол открытия прижимной лапки: 90°
- Размер основания: 39,4 × 39,4 мм
- Крепежные отверстия: 4 шт., Ø 6.3 мм
Вердикт нашего тестировщика
Меня зовут Иштван Сабо. Я часто делаю различную оснастку для мастерской, и эти рычажные прижимы — мои главные помощники. Недавно мне нужно было сделать серию пропилов в 30 одинаковых брусках на ленточной пиле. Я закрепил этот прижим GH-101-D на подвижном столике пилы рядом с упором. Фиксация заготовки занимала ровно одну секунду: опустил рукоятку — и брусок зажат как в тисках. Это не только быстро, но и безопасно, так как руки находятся далеко от полотна. И меня впечатлило его реальное усилие: на тестовом стенде мы нагрузили его, и механизм начал показывать признаки деформации только после нагрузки в 200 кг! Это говорит о хорошем запасе прочности. Шарниры выполнены плотно, без излишних люфтов, что гарантирует долгую и точную работу. Вот пара профессиональных советов по его использованию: Совет №1 ("Точная настройка — залог успеха") — Перед началом работы всегда настраивайте высоту прижимного винта. В зажатом состоянии рукоятка должна фиксироваться с упругим щелчком. Если вам приходится бить по ней, чтобы закрыть — вы создаете избыточное напряжение в механизме. Ослабьте винт на полоборота. Совет №2 ("Работа с деликатными материалами") — Резиновый наконечник отлично защищает деталь. Но если вы работаете с очень мягким деревом (например, сосной) и боитесь оставить след, просто подложите под наконечник небольшой кусочек фанеры или плотного картона. Совет №3 ("Надежное крепление") — Всегда крепите основание на все четыре крепежных отверстия. Это обеспечит максимальную жесткость и предотвратит "сползание" прижима под боковыми нагрузками. Мой вердикт: это настоящая находка для любого мастера, который ценит свое время. Идеальный инструмент для создания всевозможных кондукторов и приспособлений. Его простота, скорость работы и надежность фиксации делают его незаменимым помощником в любой мастерской. Этот экземпляр прошел мою проверку, и я уверен в его качестве и долговечности.
