Полиуретановые и нейлоновые трубки умирают в 10 сантиметрах от фитинга. Постоянная вибрация компрессора и натяжение при работе делают своё дело — шланг переламывается. Отрезать кусок и поставить обычный "елочный" штуцер — полумера. Через неделю будет то же самое.
Механика защиты от излома магистрали

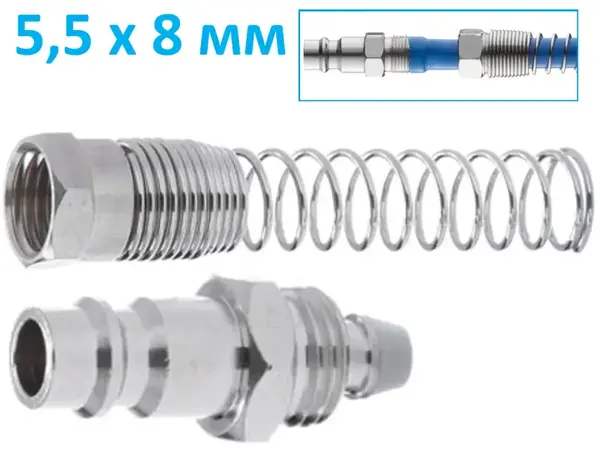

Этот фитинг решает одну конкретную инженерную задачу — демпфирование изгиба. Пружина здесь — не декоративный элемент. Она работает как ограничитель радиуса. Вместо острого угла на выходе из муфты, шланг получает плавную дугу. Сталь принимает нагрузку на себя.
Конструкция проста как молоток. Никаких пластиковых втулок, которые лопаются на морозе. Корпус полностью стальной. Фиксация шланга идет за счет накидной гайки. Вы затягиваете её, конус обжимает трубку. Герметичность достигается механическим прижимом, без всяких фум-лент и герметиков. Это бюджетное решение, но в гаражных условиях оно работает годами.
Примеры использования (Сценарии)
- Владельцы гаражных компрессоров: Быстрый ремонт лопнувшего спирального шланга без покупки нового.
- Сборщики пневмолиний: Подключение инструмента к быстросъемным муфтам (Quick Connect) без потери пропускной способности.
- Маляры: Организация выхода воздуха с ресивера, где важна подвижность соединения без риска перекрыть поток изгибом.
Технические характеристики
- Тип фитинга: ответная часть быстроразъемного соединения (папа)
- Совместимость с шлангами (Внутренний Ø): 5-6 мм
- Совместимость с шлангами (Внешний Ø): 8 мм
- Материал корпуса: сталь
- Тип фиксации: накидная гайка с пружиной
- Вес: 0,045 кг
Экспертное мнение (Inside e-1.com.ua)
В сервисе мы часто видим дорогие шланги, убитые дешевыми фитингами. Этот экземпляр звезд с неба не хватает, это "эконом", но свою работу делает. Мы держим его в ассортименте как "ремкомплект первой помощи". Выкидывать весь шланг из-за одного пробитого конца — расточительство.
Инженерный нюанс: Обратите внимание на шаг пружины. Он достаточно плотный, чтобы шланг не выпирало между витками при давлении 8 бар. Металл простой, подвержен коррозии, поэтому в сыром подвале его лучше не бросать на пол.
Совет сервиса: Пытаться натянуть дубовый холодный шланг на этот штуцер — верный способ испортить соединение или сорвать резьбу на гайке при затяжке. Физику не обманешь. Опустите конец шланга в кипяток на 15 секунд перед монтажом. Он размягчится, сядет плотно и после остывания примет форму конуса. Тогда травить воздух не будет.
Это выбор для домашней мастерской и гаража. Для промышленных линий с давлением выше 10 атмосфер и агрессивной средой мы рекомендуем латунь или нержавейку, а здесь — честная сталь для бытовых нужд.
